首页产品总汇过滤器、排污阀、石化产品系列排污阀

QP41M/F高温排污球阀(替排污阀)

  • 产品型号:J L44H/Y J344Y
  • 产品口径:50～150mm
  • 产品压力:1.6MPa～6.4MPa
  • 产品材质:铸钢、铸铁、不锈钢
  • 产品说明
一、产品[QP41M/F高温排污球阀]详细资料：
产品名称：高温排污球阀
产品型号：QP41M/F
详细介绍：QP41M/F高温排污球阀、球形排污球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。排污球阀具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“红阀”牌排高温污球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，高温排污球阀广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。
快速排污阀采用主要标准:
1、结构长度按JB/T6900-93的规定。
2、标志按GB/T12220-1989的规定。
3、压缩弹簧按GB/T1239.2的规定。
4、压力－－温度等级按GB9131的规定。
5、QP41M/F高温排污阀法兰尺寸按JB79-59的规定。
6、检验和试验按GB/T13927-1992的规定。
7、 设计制造按GB/T12237-1989的规定。

二、主要性能规范：

型号
公称压力(MPa)
强度试验压力(MPa)
密封试验压(MPa)
适用温度(℃)
适用介质
QP41M/F-16C
1.6
2.4
1.8
-28～+300 (M/F)
导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
QP41M/F-16C
2.5
3.8
2.8
-28～+350 (PPN)

三、主要零件材料：

序号
零部件名称
材料
1
阀体
球墨铸铁、碳素钢、铸不锈钢
2
密封圈
(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
3
球
不锈钢
4
填料
聚四氟乙烯
5
填料压盖
QT450－10球墨铸铁
6
阀杆
碳素钢、铬不锈钢
7
手柄
碳钢

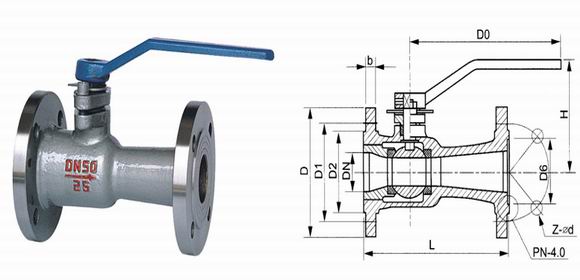

四、凯斯特牌高温排污阀主要连接尺寸：

型号
规格
尺寸
L
D
D 1
D 2
H
b
QP41M/F-16
15
130
95
65
45
85
14
20
150
105
75
55
95
16
25
160
115
85
65
103
16
32
180
135
100
78
105
18
40
200
145
110
85
120
18
50
230
160
125
100
195
20
65
290
180
145
120
195
20
80
310
195
160
135
215
22
100
350
215
180
155
253
24

订货须知：
一、①高温排污阀(替排污阀)产品名称与型号②高温排污阀(替排污阀)口径③高温排污阀(替排污阀)是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的高温排污阀(替排污阀)型号，请按高温排污阀(替排污阀)型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
