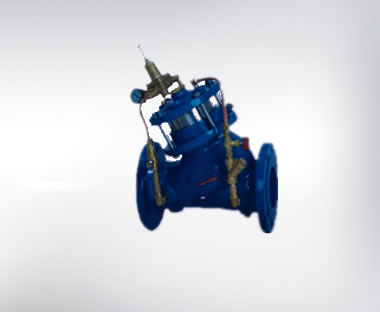

500X泄压阀/持压阀

- 产品型号:
- 500X
- 产品口径:
- 20-800mm
- 产品压力:
- 1.0-2.5Mpa
- 产品材质:
- 铸钢、铸铁、不锈钢
联系我们

产品说明

一、产品[500X泄压阀]的详细资料：

产品型号：500X

产品名称：泄压阀

产品特点：凯斯特牌500x泄压／持压阀王要用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置．并且阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统．确保系统循环畅通无阻，使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长适用于600口径以下的管道。

结构特点和用途:

500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。本产品利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

工作原理:

1、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。

　　2、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。

二、主要技术参数

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

三、主要零件材料:

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

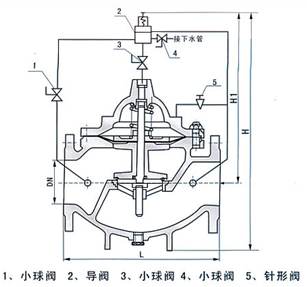

四、凯斯特牌流量控制阀主要外形连接尺寸：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	150	330	130	550	463	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	160	330	130	550	463	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	330	130	550	463	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	200	345	135	610	516	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	203	345	135	610	516	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	216	355	140	625	520	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	241	360	146	645	537	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	292	400	156	750	596	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	330	420	170	808	655	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	356	435	186	864	710	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	495	480	206	1135	805	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	622	530	226	1185	855	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	698	575	246	1325	955	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	787	620	275	1385	990	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	914	635	286	1445	1030	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	978	665	320	1445	1030	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	695	348	1530	1120	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	720	372	1565	1160	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	770	422	1755	1250	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	805	458	2230	1515	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48

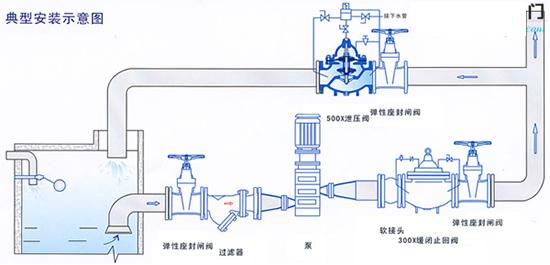

安装示意图

订货须知：

一、①泄压／持压阀产品名称与型号②泄压／持压阀口径③泄压／持压阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定的泄压／持压阀型号，请按泄压／持压阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。

感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
