300X缓闭式止回阀

- 产品型号:
- 300X
- 产品口径:
- 20-800mm
- 产品压力:
- 1.0-2.5mpa
- 产品材质:
- 铸铁铸钢不锈钢
联系我们

产品说明

一、产品[缓闭式止回阀]的详细资料：

产品型号：300X

产品名称：缓闭式止回阀

产品特点：凯斯特牌300x缓闭式止回阀是安装在高层建筑给水系统以及其他给水系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠’眭。并将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生．只需操作水泵电机启闭按扭，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小，适用于600口径以下的阀门。

结构特点和用途:

300X缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到最佳的开启或关闭速度。防止水锺水击的产生，以达到缓闭消声的效果。本产品利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

工作原理:

　　当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。

二、主要技术参数:

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

三、主要零件材料:

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

四、凯斯特牌缓闭式止回阀主要外形连接尺寸：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	150	282	200	172	106	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	160	282	200	172	106	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	282	200	172	106	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	200	320	210	225	137	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	203	320	210	225	137	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	216	330	215	270	145	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	241	350	220	289	178	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	292	410	230	375	232	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	330	420	245	420	286	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	356	430	260	570	318	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	495	440	280	722	413	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	622	450	300	769	502	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	698	460	320	906	600	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	787	470	340	1025	638	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	914	480	360	1027	677	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	978	530	395	1027	677	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	580	420	1135	685	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	600	445	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	730	495	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	830	530	1640	925	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48

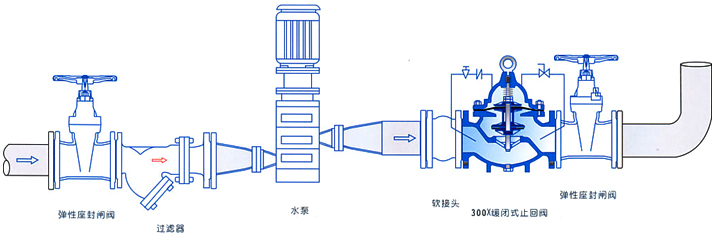

安装示意图

订货须知：

一、①缓闭式止回阀产品名称与型号②缓闭式止回阀口径③缓闭式止回阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定的缓闭式止回阀型号，请按缓闭式止回阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
