产品说明

一、产品[H142X液压水位控制阀]的详细资料：

产品型号：H142X

产品名称：液压水位控制阀

产品特点：该产品适用于工矿企业、民用建筑中各种水箱(池)、水塔的自动供水系统。并可用作常压锅炉循环供水控制阀。

二、工作原理：

当水池或水塔内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封而打开，阀门即开启供水，当水位上升到控制阀时，浮球阀关闭，活塞下移将密封面封闭，阀门即停止供水。

三、技术参数：

使用介质：浩净水
使用压力：Hl42x 4T A、Hl42x一4一A：0 05MPa～0 4MPa
H142X 10—A：O 05MPa～1MPa
介质温度：≤60℃

四、性能特点：

1．运用液压原理控制，结构新颖合理。
2．工作平稳可靠。在规定的使用压力范围内可保证无水锤冲击。
3．重量轻，体积小。
4安装维修方便。

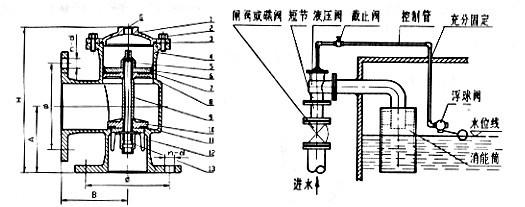

五、结构示意图：

1阀盖；2螺栓：3 0型密封圈；4阀体；5．螺母；
6压盖；7密封圈；8压盖2：9活塞杆；l0阀瓣
11．密封垫；12导向压盖；13螺母

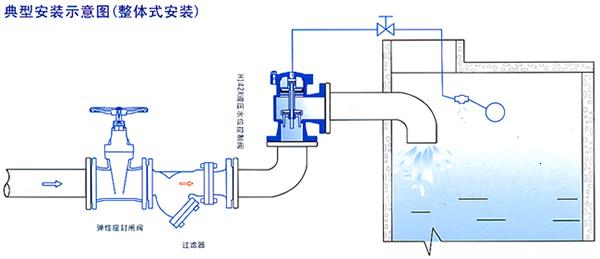

六、安装形式及注意事项：

将该阀垂直固定在进水管上，然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。该阀进水管和出水管连接法兰Hl42x一4T—A为0 6MPa标准法兰；Hl42x 10—A为IMPa标准法兰。进水管直径应大于或等于阀门公称通径，出水口应低于浮球阀。浮球阀安装应距离水管一米以上；为防止虹吸倒流，水箱内出口管出水口应略高于控制水位。为防止噪声及水位波动，出水口应设置消能筒。使用时，截止阀应全开，如同一水池安装二只以上阀则应保持同一水平面。因主阀关闭要滞后浮球阀关l才j约30～50秒，故水箱要有足够的空余容积，以防溢水。为防止杂质、砂粒进入阀内引起工作失灵，阀前应装过滤器。
如安装在地下室水池，则应在地下泵房安装报警装置。
本产品只提供液压阀和浮球阀，其余设备均由用户另购或自制。

七、结构和安装尺寸：

型号	规格 (DN)	G (in)	小 (mm)	A (mm)	B (mm)	H (mm)	n-d (mm)	重量 (kg)	阀体材料
H142X-4T-A	80	t／2	150	115	120	255	4 19	16	铸铜
H142X-4T-A	100	1／2	170	132	150	294	4 19	24	铸铜
H142X-4-A	150	3／4	225	140	200	370	8 19	50	铸铁
	200	3／4	280	190	210	455	8 19	82
	250	3／4	335	220	240	525	12 19	144
H142X-10-A	80	1／2	160	145	145	328	8 19	20	铸铁
	100	1／2	180	160	160	357	8 19	29
	150	3／4	240	180	200	4i5	8—23	60
	200	1	295	215	230	482	8—23	95
	250	1	350	245	260	555	12—23	160
	300	1 1／4	400	260	290	620	12 23	210
	350	1 1／4	460	3lO	3lO	715	16 23	280
	400	1 1／4	515	370	370	845	16 28	350

订货须知：
一、①液压水位控制阀产品名称与型号②液压水位控制阀口径③液压水位控制阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的液压水位控制阀型号，请按液压水位控制阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
