BYH103X 活塞式遥控浮球阀

- 产品型号:
- BYH103X
- 产品口径:
- 50-1400mm
- 产品压力:
- 1.0-2.5mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[活塞式遥控浮球阀]的详细资料：

产品型号：BYH103X

产品名称：活塞式遥控浮球阀

产品特点：活塞式遥控浮球阀是兼具多种功能的水力操作式阀门。

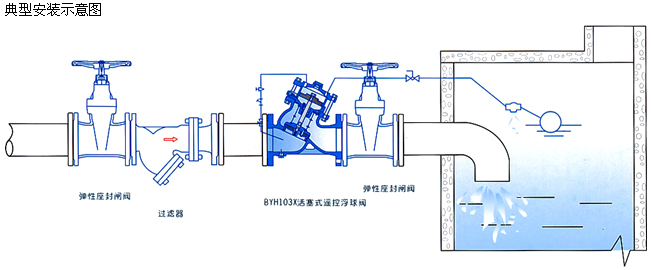

BYH103X活塞式遥控浮球阀是兼具多种功能的水力操作式阀门。主要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后主阀由浮球导阀控制打开进水口向水池主水，实现自动补水。液位控制精确，活塞式遥控浮球阀可随水池的高度及使用空间任意位置安装，维护、调试、检查方便、密封可靠，使用寿命长。活塞式阀门性能可靠、强度高、动作平稳适用于600口径以下的管道。

活塞式遥控浮球阀特点:

1、关闭严密可靠。采用牢固的O型环密钓，利用液压控制原理，使滑盘关闭力与进水压力成正比，密列可靠性高。

2、过流量大。阀体采用全通道流线型设计．流体阻力小，流量大。

3、运行安全。利用水力操作，可自动控制水塔或水池的液面，液位控制准确度高。 4使用维护方便。主阀安装在水池外面，调试检查方便，维修简单。

二、BYH103X活塞式遥控浮球阀主要技术参数：

公称压力(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	调压范围(MPa)	缓闭时间(S)	最低动作压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	0.09-0.8	3-60 (可调)	≥0.07	水	0-80
1.6	2.4	1.8	0.15-1.4
2.5	3.75	2.8	0.2-2.0

三、BYH103X活塞式遥控浮球阀主要零件材料：

序号	零件名称	零件材料
1	阀体阀盖	WCB
2	阀座阀盘	铜合金/2Cr13
3	密封圈 O型圈	丁腈橡胶
4	阀杆	2Cr13
5	弹簧	50CrVA
6	缸套活塞(活塞型)	2Cr13
7	膜片(膜片型)	夹织物丁腈橡胶
8	调节阀球阀	铜合金
9	过滤器	不锈钢

注:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
四、凯斯特牌活塞式遥控浮球阀主要外形连接尺寸：

DN	50	65	80	100	125		150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400
L	205	216	250	320		365	415	500	605	698	787	914	978	978	1150	1300	1450	1650	1800	2000	2350
H	293	328	364	418		481	543	673	729	927	957	1188	1218	1600	1800	2000	2300	2600	2700	2860	3200

订货须知：
一、①活塞式遥控浮球阀产品名称与型号②活塞式遥控浮球阀口径③活塞式遥控浮球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的活塞式遥控浮球阀型号，请按活塞式遥控浮球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
