100X活塞式遥控浮球阀

产品说明

一、产品[遥控浮球阀]的详细资料:

产品型号： 100X活塞式

产品名称：遥控浮球阀

产品特点：凯斯特牌100x活塞式遥控浮球阀实用于口径大于等于500mm的管道中，该阀的阀盘与活塞通过阀杆连接为一体，利用浮球导阀的启闭来控制敏感元件活塞的上下运动。而达到主阀的启闭。该阀使用安全可靠、调试方便、寿命长。

100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统，调定后，自动控制液面高度。该阀直接利用液面控制，不需要其它装置和能源，保养简便，液面控制准确度高，不受水压影响，密封可靠。产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。

100X遥控浮球阀特点及优点：

●该阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成。

●阀门结构形式为液控截止形式，按不同口径采用橡胶隔膜式和活塞式连接阀盘开启、关闭。

●本司提供口径φ400以下采用隔膜型，口径在φ450以上采用活塞型，两者动作原理相同。

100X遥控浮球阀工作原理

●当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。

●当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。

当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

二、100X遥控浮球阀主要技术参数：

三、100X遥控浮球阀主要零件材料：

注:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。

四、100X遥控浮球阀主要安装尺寸： (单位:mm)

注: 1. 法兰尺寸：GB/T9113、JB/T79、用户要求。2.如客户需要其它型号规格,请将型号传真至我司销售部!

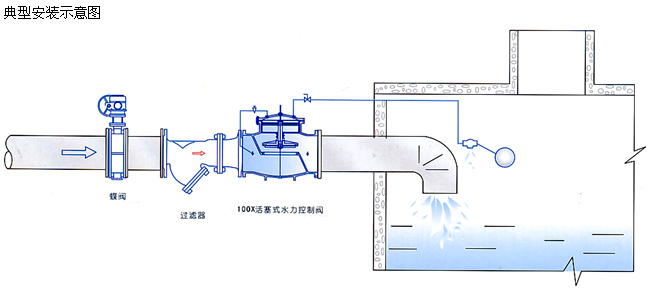

五、100X遥控浮球阀安装示意图：

订货须知：

一、①遥控浮球阀产品名称与型号②遥控浮球阀口径③遥控浮球阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定的遥控浮球阀型号，请按遥控浮球阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
