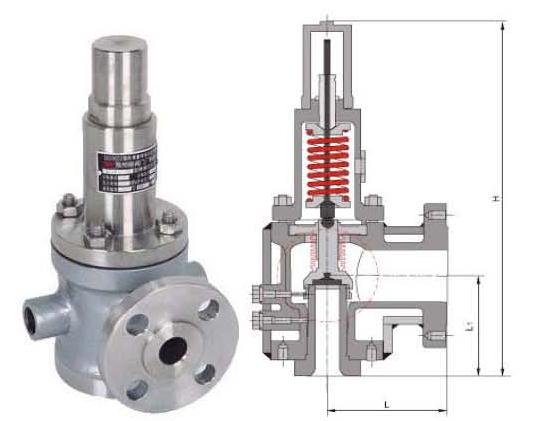

BSNJ美标保温夹套安全阀按照美标ANSI及API规范设计制造，阀体外壳采用保温结构设计，可保证介质的温度损失，全启式设计，排量大。
设计规范：API RP 520
结构长度：API RP 520
法兰连接：ANSI B16.34
试验与检验：API 527
【产品整定压力等级】
|
公称压力（Lbs) |
进口温度（°C)/整定压力等级 |
||
|
-29～38 |
38～232 |
232～427 |
|
|
150# |
≤1.96MPa |
≤1.27MPa |
≤0.55MPa |
|
300# |
≤5.10MPa |
≤4.24MPa |
≤2.82MPa |
|
600# |
≤10.20MPa |
≤8.51MPa |
≤5.68MPa |
|
900# |
≤15.30MPa |
≤12.72MPa |
≤8.51MPa |
|
1500# |
≤25.54MPa |
≤21.23MPa |
≤14.20MPa |
|
2500# |
≤34.47MPa |
≤34.47MPa |
≤23.65MPa |
【产品性能参数】
|
型号 |
铸钢型 |
304不锈钢型 |
316不锈钢型 |
316L不锈钢型 |
|
|
口径范围 |
1/2"～8" |
||||
|
适用温度 |
≤427°C |
||||
|
适用介质 |
水、蒸汽、油品 |
腐蚀性介质 |
腐蚀性介质 |
腐蚀性介质 |
|
|
材料 |
1、阀座 |
304SS |
CF8 |
CF8M |
CF3M |
|
2、阀体 |
WCB |
CF8 |
CF8M |
CF3M |
|
|
3、调节圈 |
304SS |
304SS |
316SS |
316L |
|
|
4、反冲盘 |
304SS |
304SS |
316SS |
316L |
|
|
5、阀瓣 |
304SS |
304SS |
316SS |
316L |
|
|
6、导向套 |
304SS |
304SS |
316SS |
316L |
|
|
7、阀盖 |
WCB |
CF8 |
CF8M |
CF3M |
|
|
8、弹簧 |
50CrVa |
50CrVa包覆TEFLON |
50CrVa包覆TEFLON |
50CrVa包覆TEFLON |
|
|
9、阀杆 |
304SS |
2Cr13 |
316SS |
316L |
|
|
10、调整螺杆 |
2Cr13 |
2Cr13 |
2Cr13 |
2Cr13 |
|
|
11、保护罩 |
ZG200 |
ZG200 |
ZG200 |
ZG200 |
|
|
密封面材料 |
堆焊Co基硬质合金 |
堆焊Co基硬质合金 |
堆焊Co基硬质合金 |
堆焊Co基硬质合金 |
|
