CS11H浮球式蒸汽疏水阀

- 产品型号:
- CS11H
- 产品口径:
- 15-50mm
- 产品压力:
- 1.0-2.5MPa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[CS11H型自由浮球式蒸汽疏水阀]详细资料:

CS11H型自由浮球式蒸汽疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。

二、工作原理

自由浮球式蒸汽疏水阀根据浮力的原理，内部只有一个精细硬度的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，手动排空气能迅速排除不凝结气体，疏水阀开始进入工作状态，低温冷凝水流进疏水阀，凝结水的液位上升，浮球上升，开启阀门。装置很快提升温度，管道内温度上升到饱和温度之前，自动排空气已经关闭；装置进入正常运行状况，凝结水减少，液位下降，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阴汽的作用。自由浮球式蒸汽疏水阀的阀座总处于液位以下，开成水封，无蒸汽泄漏。
三、结构特点：

①能拓饱和凝结水，回执设备内不含有水先积聚，从而获得最高的加热效率。

②蒸汽压力变化时，不受影响，能连续工作性能稳定。

③漏汽变幻无常小，采用先进研磨工艺制造，浮球精度高，密封性能好。

④自动排空气性能好。⑤寿命长，浮球的整个球面都可以做密封面，无集中磨损。

四、主要技术参数和性能指标:

公称通径（ DN ）： 15-150 ；

公称压力（ PN ）： 1.6-4.0Mpa ；

最高工作压力 (PMO) ： 0.2-1.6 Mpa ；

最高工作温度 (TMO) ： 350 ℃；

工作介质：蒸汽凝结水；

无负荷漏气率小于 3% ；过冷度 0.5%

最高工作压力

排量图

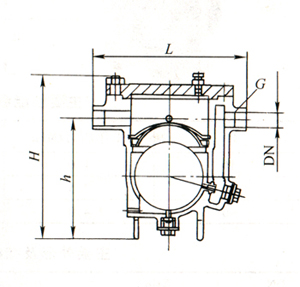

五、凯斯特牌自由浮球式蒸汽疏水阀主要外形尺寸：

尺寸	型号	CS11H-A-150Lb
	口径DN	15	20	25
	L	120	120	120
	H	170	170	170
	H1	80	80	80

六、凯斯特牌自由浮球式蒸汽疏水阀主要外形尺寸：

型号	公称通径		L	D	T	G	C	n-Φd	H
CS41H-150Lb	1/2〞	15	210	89	12	35	60.5	4-15	175
	3/4〞	20	210	89	12	43	70	4-15	175
	1〞	25	210	108	12	51	79.5	4-15	175
Cs41h-300Lb	1/2〞	15	210	95	15	35	66.5	4-15	175
	3/4〞	20	210	117	16	43	82.5	4-19	175
	1〞	25	210	124	18	51	89	4-19	175

七、凯斯特牌自由浮球式蒸汽疏水阀主要外形尺寸：

型号（DN）	公称通径	公称压力PN（MPa）	管螺纹G/in	外形尺寸（mm）
CS11H-16/25-3NL	15	1.6 2.5	G1/2	125
	20		G3/4	125
	25		G1	125
	32		G11/4	200
	40		G11/2	200
	50		G2	200

八、凯斯特牌自由浮球式蒸汽疏水阀主要外形尺寸：

型号（DN）	公称通径	公称压力PN（MPa）	外形尺寸（mm）
型号（DN）	公称通径	公称压力PN（MPa）	L	D	D1	D2	f	d	Z-Φd
CS41H-16/25-3NL	15	1.6 2.5	160	95	65	45	2	14	4-14
	20		160	105	75	55	2	14	4-14
	25		160	115	85	65	2	14	4-14
	32		250	140	100	78	2	16	4-18
	40		250	150	110	85	3	16	4-18
	50		250	165	125	100	3	16	4-18

订货须知：

一、①自由浮球式蒸汽疏水阀产品名称与型号②自由浮球式蒸汽疏水阀口径③自由浮球式蒸汽疏水阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定凯斯特公司的自由浮球式蒸汽疏水阀型号，请按自由浮球式蒸汽疏水阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
