CS49H/Y热动力式疏水阀
    • 产品型号:
    • CS49H/Y
    • 产品口径:
    • 15-50mm
    • 产品压力:
    • 1.0-4.0MPa
    • 产品材质:
    • 铜合金，可锻铸铁，不锈钢
    联系我们
产品说明
  • 一、CS49H、CS69H、CS19H热动力式蒸汽疏水阀产品详细资料:
    CS49H、CS69H、CS19H圆盘式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。
    二、产品特点
    体积小，重量轻，不受安装位置的限制。
    全部材质均为不锈钢件，经久耐用，耐腐蚀。
    在室外不怕冷冻，能耐水击，耐过热。
    过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，最大背压 50% 。
    结构简单，安装维修方便。
    三、工作原理
    CS49H、CS69H、CS19H疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
    四、排水量（Kg/h)：
    产品型号
    Produstion Type
    DN
    工作压差（Mpa)
    0.05
    0.15
    0.4
    0.6
    1.0
    1.6
    2.5
    CS19H-16C
    CS49H-16C
    CS69H-16C
    15,20,25
    150
    280
    400
    475
    600
    800
    		 -
    32,40,50
    550
    650
    900
    1200
    1700
    2100
    		 -
    CS19H-25
    CS49H-25
    CS69H-25
    15,20,25
    1717
    1828
    2536
    2701
    3202
    3581
    		 -
    32,40
    56

    119

    321
    470
    534
    50
    1800
    2050
    2600
    3000
    3500
    4300
    5000
    CS19H-40
    CS49H-40
    CS69H-40
    15,20,25
    56

    119

    321
    470
    534
    32,40,50
    1800
    2050
    2600
    3000
    3500
    4300
    5000

    五、主要零件材料
    Materal For Main Parts：

    阀体
    锻钢
    阀帽
    不锈钢
    阀盖
    锻钢
    阀片
    不锈钢
    阀体密封面
    不锈钢

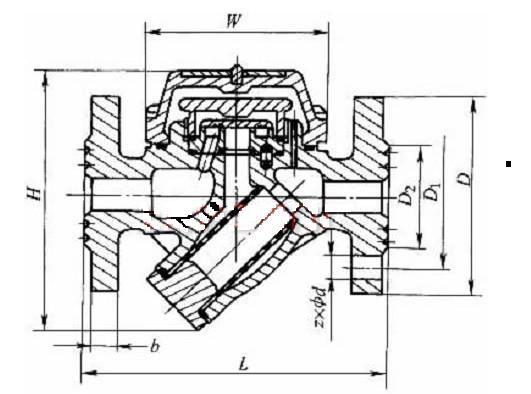

    六、主要外形及连接尺寸
    Main External And Connecting Dinensions：

    产品型号
    Produstion Type
    DN
    螺纹连接
    承接焊连接
    重量
    （kg)Weight
    法兰连接
    重量
    （kg)Weight
    RC
    L
    H
    H1
    L
    H
    H1
    D’
    t
    L
    H
    H1
    D
    K
    d
    c
    f
    N-φ
    (mm)
    (mm)
    (mm)
    CS19H
    16
    C
    25

    CS49H
    16
    C
    25

    CS69H
    16
    C
    25
    15
    1/2
    75
    57
    35
    75
    57
    35
    23
    7
    1.23
    150
    57
    35
    95
    65
    45
    14
    2
    4-14
    3.13
    20
    3/4
    85
    60
    43
    85
    60
    43
    28
    7
    1.32
    150
    60
    43
    105
    75
    55
    14
    2
    4-14
    3.70
    25
    1
    95
    68
    50
    95
    68
    50
    33
    10
    1.67
    160
    68
    50
    115
    85
    65
    14
    2
    4-14
    4.78
    32
    11/4
    105
    90
    80
    105
    90
    80
    42
    12
    6.7
    200
    90
    80
    135
    100
    78
    16
    2
    4-18
    10.8
    40
    11/2
    110
    90
    80
    110
    90
    80
    52
    12
    6.9
    230
    90
    80
    145
    110
    85
    16
    3
    4-18
    10.84
    50
    2
    170
    95
    87
    130
    95
    87
    62
    12
    7.7
    230
    95
    87
    160
    125
    100
    16
    3
    4-18
    13.62
    CS19H-40
    CS49H-40
    CS69H-40
    15
    1/2
    75
    61
    41
    75
    61
    41
    23
    9
    1.23
    150
    61
    41
    95
    65
    45
    16
    2
    4-14
    3.13
    20
    3/4
    85
    64
    45
    85
    64
    45
    28
    12
    1.32
    150
    64
    45
    105
    75
    55
    16
    2
    4-14
    3.70
    25
    1
    95
    68
    45
    95
    68
    45
    33
    15
    1.67
    160
    68
    45
    115
    85
    65
    16
    2
    4-14
    4.78
    32
    11/4
    105
    81
    56
    105
    81
    56
    40
    15
    6.7
    200
    81
    56
    135
    100
    78
    18
    2
    4-18
    11.7
    40
    11/2
    110
    81
    56
    110
    81
    56
    50
    15
    6.82
    230
    81
    56
    145
    110
    85
    18
    3
    4-18
    11.82
    50
    2
    120
    89
    64
    120
    89
    64
    60
    20
    7.62
    230
    89
    64
    160
    125
    100
    20
    3
    4-18
    14.14

    订货须知：

    一、①CS49H、CS69H、CS19H圆盘式蒸汽疏水阀产品名称与型号②CS49H、CS69H、CS19H圆盘式蒸汽疏水阀口径③CS49H、CS69H、CS19H圆盘式蒸汽疏水阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定凯斯特公司的CS49H、CS69H、CS19H圆盘式蒸汽疏水阀型号，请按CS49H、CS69H、CS19H圆盘式蒸汽疏水阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们凯斯特的专家为您审核把关。
    感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
