一、CS44F/H波纹管式疏水阀产品详细资料:
CS44F/H波纹管式疏水阀是热静力型疏水阀中最经济实验用的节能型疏水阀。它的优点是：体积小，重量轻，不怕冻，能自动排空气，任意位置都可安装；背压率大于80%，不锈钢波纹管伸缩量大，好调整，该阀设有调整螺栓，可根据需要调节使用温度，一般过冷度低于饱和温度18℃-40℃。 波纹管式疏水阀适用于蒸汽管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水，使用范围很广。
二、产品特点
☆ 不锈钢玻纹管坚固耐用，使用寿命长。
☆ 可调整凝结水的排放温度，利用显热，节能效果显著。
☆ 阀前始终有凝结水，形成可靠的水封，无蒸汽泄漏。
☆ 不受震动、蒸汽压力波动和水锤的影响。
☆ 可任意角度安装，不受安装方位限制，并且排空气性能优良。
☆ 结构简单，并带有过滤装置，方便安装和维护。
三、工作原理
CS44F/H波纹管式疏水阀的内部结构是一个不锈钢波纹管为主要动作元件，内充一种汽化温度低于水饱和温度的液体。当装置启动时，管道出现冷却凝结水，波纹管内液体处于冷凝状态，阀心在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，波纹管内充液开始蒸发膨胀，内压增高，变形伸长，带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。

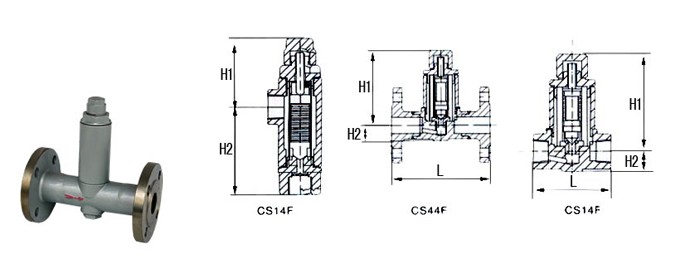

四、外型尺寸表
|
产品型号 |
能 径 |
连接方式 |
工作压力
范围
(Mpa) |
排水温度
调节范围
(℃) |
最高允许
温度 |
阀体
材料 |
外型尺寸 |
|
L |
H1 |
H2 |
B |
|
CS14F-16C |
15 |
螺纹 |
0.01-1.6 |
60-120 |
220 |
WCB |
90 |
125 |
33 |
58 |
|
20 |
90 |
125 |
33 |
58 |
|
25 |
95 |
128 |
36 |
58 |
|
CS14F-16 |
15 |
螺纹 |
0.01-1.6 |
60-120 |
200 |
HT200 |
75 |
123 |
32 |
58 |
|
20 |
85 |
125 |
33 |
58 |
|
25 |
95 |
130 |
37 |
58 |
|
CS44F-16C |
15 |
法兰 |
0.01-1.6 |
60-120 |
220 |
WCB |
150 |
125 |
48 |
58 |
|
20 |
150 |
125 |
53 |
58 |
|
25 |
160 |
128 |
58 |
58 |
|
32 |
230 |
128 |
70 |
58 |
|
40 |
230 |
128 |
75 |
58 |
|
50 |
230 |
128 |
83 |
58 |
CS14TF-16C
(角式) |
15 |
螺纹 |
0.01-1.6 |
60-120 |
220 |
WCB |
35 |
157 |
87 |
42 |
|
20 |
35 |
157 |
87 |
42 |
|
25 |
38 |
157 |
87 |
42 |
|
法兰连接按HG20592-97或HG20615-97标准制造或按用户要求制造 |

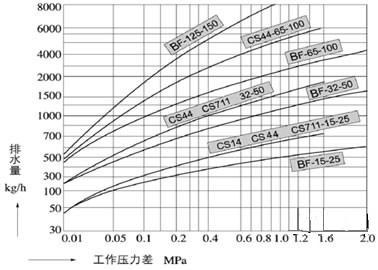

五、排水量表
☆△t为排水温度与饱和凝结水温度之差，温度（△t）增加，排量随之增加。
☆该阀出厂前疏水温度已调节在95℃左右，如需改变疏水温度或排量时，可打开防护帽，松开锁紧螺母，调节旋转螺钉。顺时针旋转阀芯前进，疏水量减少，疏水温度降低；逆时针旋转，阀芯后退，疏水量增大，疏水温度上升，调整后将锁紧螺母拧紧。
订货须知：
一、①CS44F/H波纹管式疏水阀产品名称与型号②CS44F/H波纹管式疏水阀口径③CS44F/H波纹管式疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的CS44F/H波纹管式疏水阀型号，请按气动丝口球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们凯斯特的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
