CS19W圆盘式仪表不锈钢疏水阀

- 产品型号:
- CS19W
- 产品口径:
- 15-32mm
- 产品压力:
- 1.0~2.5MPa
- 产品材质:
- 不锈钢，可锻铸铁，铜合金
联系我们

产品说明

一、产品[CS19W不锈钢疏水阀]的详细资料：

产品名称：圆盘式仪表不锈钢疏水阀

CS19W仪表不锈钢疏水阀是利月热动力学特性，当凝结水排流较低时会发生第二次蒸发。井在粘度、密封等方面与蒸汽方面存在差异驱动启阀件，CS19W仪表不锈钢疏水阀带蒸汽或空气保温装置，不受环境温度影晌，减少动作频率，延长寿命，备有过滤器自排污，该阀动作灵敏可靠，排水量大。

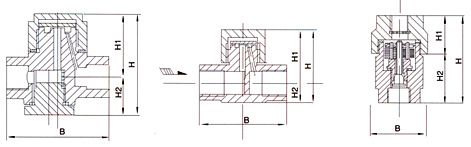

尺寸图

二、结构特点：

1、带蒸汽或空气保温装置，不受环境温度影晌，减少动作频率，延长寿命。
2、备有过滤器自排污。
3、该阀动作灵敏可靠，排水量大。

三、工作原理：

本疏水阀是利月热动力学特性，当凝结水排流较低时会发生第二次蒸发。井在粘度、密封等方面与蒸汽方面存在差异驱动启阀件。

产品型号	口径 (DN)	连接方式	最高允许温度℃	阀体材质	外形尺寸
CS19W-16P	6	螺纹	250℃	0Cr18Ni9	50	48	30	18
CS19W-16P	8	螺纹	250℃	0Cr18Ni9	50	48	30	18
CS19W-16P	10	螺纹	250℃	0Cr18Ni9	52	58	35	23
SLZ热动力型	6	螺纹	250℃	0Cr18Ni9	40	33	24	9
SLZ热动型	8	螺纹	250℃	0Cr18Ni9	40	33	24	9
SLZ热动型	10	螺纹	250℃	0Cr18Ni9	52	37	26	11

四、凯斯特牌仪表不锈钢疏水阀主要外形尺寸与连接尺寸：

产品型号	口径（DN）	B	H	H1	H2
ST-16C可调恒温式	15	62	162	95	67
	20	68	162	95	67
	25	75	168	93	75
	32	80	175	100	80

五、凯斯特牌仪表不锈钢疏水阀主要外形尺寸与连接尺寸：

型号		BNF1			BNF2
连接方式		ZG1/2″	ZG3/4″	ZG1″		ZG1/2″	ZG3/4″	ZG1″
通径		15	20	25		15	20	25
外形尺寸（mm）	L	100	105	105		100	105	105
外形尺寸（mm）	W	63	63	63		63	63	63
重量（Kg）		0.8	0.9	0.9		0.8	0.9	0.9

订货须知：
一、①仪表不锈钢疏水阀产品名称与型号②仪表不锈钢疏水阀口径③仪表不锈钢疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的仪表不锈钢疏水阀型号，请按仪表不锈钢疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
