CS46H膜合式疏水阀

- 产品型号:
- CS46H
- 产品口径:
- 15-50mm
- 产品压力:
- 1.0-2.5MPa
- 产品材质:
- 铸钢不锈钢
联系我们

产品说明

一、产品[CS46H膜合式疏水阀]的详细资料：

产品名称：膜合式疏水阀

CS46H液体膨胀式膜盒式蒸汽疏水阀是改天热静力式疏水阀的一种，它可以在蒸汽管网和用汽设备中，及时的排除冷凝水和自动的阻止蒸汽泄漏，从而可以保证供汽。用汽设备的正常进行，提高蒸汽输送和热源效率，该产品其关键盛温内件，采用优质钢渡纹管，特殊焊接工艺制成，节能效果显著。

主要用途：膜台式疏水阀适用范围广泛，包括供热汽主管线、伴热管路干燥器和工业加热蒸汽设备系统统，是最理想的选择。

二、液体膨胀式膜盒式蒸汽疏水阀结构特点

1、具有排水温度调节机构，可在60-100℃之间调节，使用方便。

2、排水是连续的，而且没有噪音。

3、温度敏感元件，采用不锈钢耐腐蚀。

4、不受振动，蒸汽压力波动和水温的影响。

5、体积小、重量轻、安装方便。

6、出色的排空气能力，可耐过热的蒸汽和水温。

7、在压力范围内部是具有固定过冷和循环操作。

8、阀内装膜盒，有单组、双组、多组。适用于大量场合。

9、感温元件，耐腐蚀性强，使本阀寿命经久耐用。

10、本体有碳钢不锈钢两种，小型轻量，立式安装效果最佳，亦可任意角度安装。

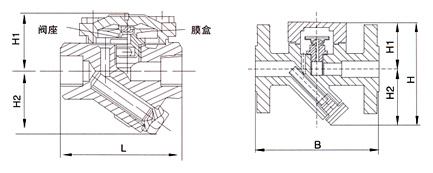

尺寸图

三、工作原理：

膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃ 和 30 ℃ 两种膜盒供选择。

四、主要性能和零部件：

部件名称	材料
阀体阀盖	WCB
膜盒	1Cr18Ni9Ti
膜片	哈氏合金
阀座	3Cr13
过滤网	1Cr18Ni9Ti

五、液体膨胀式膜盒式蒸汽疏水阀主要连接尺寸

产品型号	口径DN	连接方式	适用压力 Mpa	最高允许温度℃	阀体材质	外形尺寸
产品型号	口径DN	连接方式	适用压力 Mpa	最高允许温度℃	阀体材质	L	H1	H2	W
CS16H-16C	15-20	内螺纹	0.01~1.6	250	WCB	100	58	55	70
	25	内螺纹	0.01~1.6	250	WCB	120	58	55	70
	32-40	内螺纹	0.01~1.6	250	WCB	150	68	68	90
	50	内螺纹	0.01~1.6	250	WCB	160	68	68	90
CS46H-16C	15-20	法兰	0.01~1.6	250	WCB	150	58	55	70
CS46H-16C	25	法兰	0.01~1.6	250	WCB	160	58	55	70
CS46H-16C	32-50	法兰	0.01~1.6	250	WCB	230	85	60	120

订货须知：
一、①膜合式疏水阀产品名称与型号②膜合式疏水阀口径③膜合式疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的膜合式疏水阀型号，请按膜合式疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
