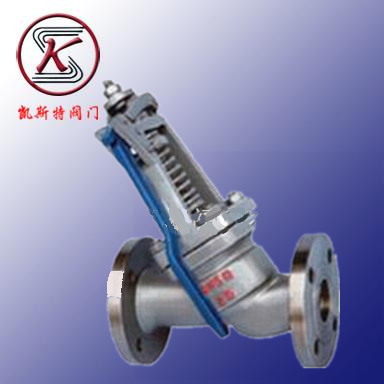

PZ44H快速排污阀

- 产品型号:
- J11T-16
- 产品口径:
- 15-50mm
- 产品压力:
- 1.6MPa
- 产品材质:
- 铸铁
联系我们

产品说明

一、产品[PZ44H快速排污阀]详细资料：

产品名称：快速排污阀

产品型号：PZ44H、PZ48H-16C、PZ44、HPZ48H-25、PZ44、HPZ48H-40型

详细介绍：PZ44H快速排污阀是直接依靠介质压力产生的作用力来帮助作用于阀瓣上的机械荷密封的，作用在阀瓣上的机械载荷主要是来自压缩弹簧，这种几乎是固定的机械载荷。虽然对于压缩弹簧，加载的排污阀可以通过调整弹簧力来达到良好密封，但密封压差必须足够强，以保证足够的密封力，从而在阀正常运行时达到密封。密封压差还应小于启闭压差，以确保开启灵活。

快速排污阀采用主要标准:

1、结构长度按JB/T6900-93的规定。

2、标志按GB/T12220-1989的规定。

3、压缩弹簧按GB/T1239.2的规定。

4、压力－－温度等级按GB9131的规定。

5、PZ44H排污阀法兰尺寸按JB79-59的规定。

6、检验和试验按GB/T13927-1992的规定。

7、设计制造按GB/T12237-1989的规定。

二、主要性能规范：

型号	公称压力	试验压力Ps（MPa）		适用介质	适用介质（℃）
		-	-
PZ44H P48H-16C	1.6	2.4	1.8	水、蒸汽	≤250
PZ44H P48H-16
PZ44H P48H-25C	2.5	3.8	2.8
PZ44H P48H-25					≤425
PZ44H P48H-40C	4.0	6.0	4.4
PZ44H P48H-40					≤250

三、主要零件材料：

零件名称	阀体、阀盖	阀座、闸板	阀杆	齿轮轴	填料	垫片	扳手
PZ44H P48H-16C PZ44H P48H-25 PZ44H P48H-40	铸钢	铬不锈钢	铬不锈钢	铬不锈钢	油浸石墨石棉盘根	橡胶石棉板	球墨铸铁

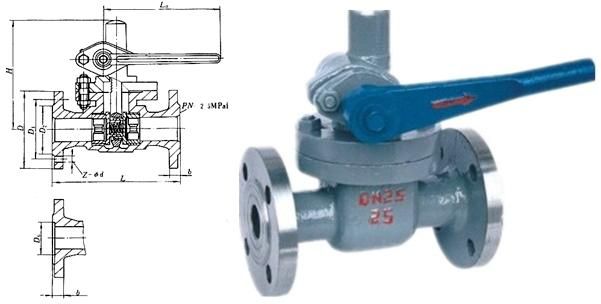

四、凯斯特牌快速排污阀主要尺寸及重量：

公称压力 PN（MPa）	公称通径 DN（mm）	-									重量（kg）
公称压力 PN（MPa）	公称通径 DN（mm）	L	D	D1	D2	D6	b	ZΦd	H	LO	-
1.6	25	160	115	85	65	-	14	4-Φ14	160	180	10
	32	200	135	100	78	-	16	4-Φ18	180	200	11
	40	230	145	110	85	-	16	4-Φ18	220	220	16
	50	250	160	125	100	-	16	4-Φ18	230	240	20
	65	265	180	145	120	-	18	4-Φ18	250	280	28
	80	280	195	160	135	-	20	8-Φ18	280	350	38
2.5	25	160	115	85	65	-	16	4-Φ14	160	180	10
	32	200	135	100	78	-	18	4-Φ18	180	200	11
	40	200	145	110	85	-	18	4-Φ18	220	220	16
	50	250	160	125	100	-	20	4-Φ18	230	240	20
	65	265	180	145	120	-	22	8-Φ18	250	280	28
	80	280	195	160	135	-	22	8-Φ18	280	350	38
4.0	25	160	115	85	65	58	16	4-Φ14	160	180	10
	32	180	135	100	78	66	18	4-Φ18	180	200	11
	40	230	145	110	85	76	18	4-Φ18	220	220	16
	50	250	160	125	100	88	20	4-Φ18	230	240	20
	65	265	180	145	125	110	22	8-Φ18	250	280	28
	80	280	195	160	135	121	22	8-Φ18	280	350	38

五、PJ45F截止型排污阀概述
PJ45F截止型排污阀主要用于工作温度250-300℃蒸气、气水、油品的管道及锅炉定期排污和其他需要快速启闭的场所。

六、技术参数及主要材质

型号	公称压力（Mpa）	试验压力（Mpa）			工作温度（℃）	适用介质	零件	材料
							名称	Q41M-2.5	Q41M-1.6
		强度（水）	密封（水）	气密封			阀体	HT200	QT450-10
p45f-1.6	1.6	2.4	1.8	0.6	≤250	蒸气、气水、油品、煤气、天然气	柱塞、阀杆	不锈钢
							密封圈	碳石墨
p45f-2.5	2.5	4	2.8		≤250		扳手	QT450-10

七、截止型排污阀连接尺寸

口径		P45f-1.6-2.5连接尺寸
DN	L	D	D1	D2	b	H	D0
15	130	95	65	45	16	105	150
20	150	105	75	55		110	150
25	160	115	85	65		120	160
32	180	135	100	78	18	140	180
40	200	145	110	85	18	155	250
50	230	160	125	100	20	175	300
65	290	180	145	120	20	195	300
80	310	195	160	135	22	225	320
100	350	215	180	155	24	250	320
125	400	245	210	188	26	270	360
150	480	280	240	210	28	290	360
200	600	335	295	265	30	350	450
250	730	405	355	320	32	405	450

订货须知：
一、①快速排污阀产品名称与型号②快速排污阀口径③快速排污阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的快速排污阀型号，请按快速排污阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
