CS41H杠杆浮球式蒸汽疏水阀

- 产品型号:
- CS41H
- 产品口径:
- 15-100mm
- 产品压力:
- 1.0-4.0MPa
- 产品材质:
- WCB WC9 不锈钢
联系我们

产品说明

一、产品[S41H杠杆浮球式蒸汽疏水阀]的详细资料：

产品名称：杠杆浮球式蒸汽疏水阀

S41H杠杆浮球式蒸汽疏水阀适用于石油化工、冶金、造纸、食品等工业蒸汽设备，干燥机及各种大型热交换器等，特别适用于凝结水特大排量工作场和,采用轧装阀机械(新SCCV开关方式)，具有优良的密封性和耐久性,平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性,内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁,采用独特的U型双金属通气口，可大大缩短设备起动时间,全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。

产品特点：广泛用于石油化工、冶金、造纸、食品等工业蒸汽设备，干燥及各种大型热交换器等，特别适用于凝结水特大排量工作场和。

二、主要零部件材料表：

零部件名称	材料
阀体、阀盖	WCB、WC6
浮球	不锈钢
双阀座	不锈钢
控制架	不锈钢

三、结构特点及工作原理：

1、采用轧装阀机械（新SCCV开关方式），具有优良的密封性和耐久性。

2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。

3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。

4、采用独特的U型双金属通气口，可大大缩短设备起动时间。

5、全部部件安在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。

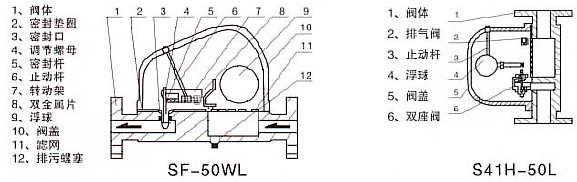

尺寸图

四、凯斯特牌蒸汽疏水阀技术参数表：

产品型号	公称通径DN（mm）	连接方式	使用压力（MPa）	温度（℃）	外形尺寸（mm）					参数重量（kg）
产品型号	公称通径DN（mm）	连接方式	使用压力（MPa）	温度（℃）	L	L1	H	H1	W	参数重量（kg）
SF-15/20/25WF	15 20 25	法兰	0~0.6 0~1.0	260	310	198	230	135	-	13
SF-40/50WF	40 50	法兰	0~0.6 0~1.0	260	360	198	295	170	-	-

S41H-50L	50	法兰（垂直式）	0~1.0	260	320	160	-	250	160	-
S41H-50W	50	法兰	0.01~1.0	260	270	160	-	250	324	-
GM-25 GSB2-10、20	25~50	法兰	0.01~1.0 0.01~2.0	425	220	310	125	95	-	21
GM6 GSB6-10、20	40~80	法兰	0.01~1.0 0.01~2.0	425	270	440	345	125	-	52
GM8 GSB8-10、20	80~100	法兰	0.01~1.0 0.01~2.0	425	350	550	460	170	-	125

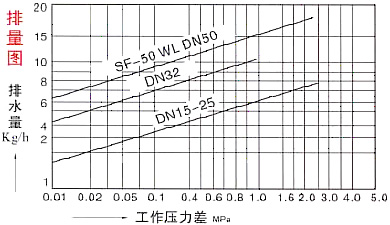

排量图

订货须知：
一、①蒸汽疏水阀产品名称与型号②蒸汽疏水阀口径③蒸汽疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的蒸汽疏水阀型号，请按蒸汽疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
