CS16H膜合式疏水阀

- 产品型号:
- CS16H
- 产品口径:
- 15-100mm
- 产品压力:
- 1.0-2.5MPa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[疏水阀]的详细资料：

产品名称：膜合式疏水阀

膜盒式蒸汽疏水阀主要作元件金属膜盒，膜盒内根据热胀冷缩原理开启和关闭阀门。广泛用于蒸汽主管线、伴热管线、干燥器和工业加热蒸汽设备系统，供热采暖片是最理想的选择。

二、结构特点：

1、出色的排空气能力．可耐过热的蒸汽和水锤。
2、在压力范目内都是具有固定过冷的循环操作。
3、阀内装膜盒．有单组、双组、多组。适用于大排量场合。
4、感温元件，耐蚀性强，使本阀寿命经久耐用。
5、本件有碳钢不锈钢两种，小型轻量．立式安装鼓果最佳，亦可任意自度安装。

三、主要用途：

膜台式疏水阀适用范围广泛，包括供热汽主管线、伴热管路干燥器和工业加热蒸汽设备系统统，是最理想的选择。

四、排水量表公斤/小时（Kg/h）

型号/尺寸	疏水阀的工作压差（△t）.Kg/cm²
CS16	2	4	6	8	10	12	14	16	18	20
PN16-△t30	400	500	600	670	750	800	60	900
PN16-△t15	300	400	500	560	640	700	760	800
PN40△t30	270	340	400	460	520	570	620	660	700	730
PN16△t15	200	270	320	360	420	470	500	550	580	610

△注：1、△t为排水温度与饱和凝结水温度之差，温度（△t）增加，排量随之增加。2、压差是指疏水阀入口端与出口端的压力差。3、排量是指蒸汽凝结水在单位小时内连续排放的量。

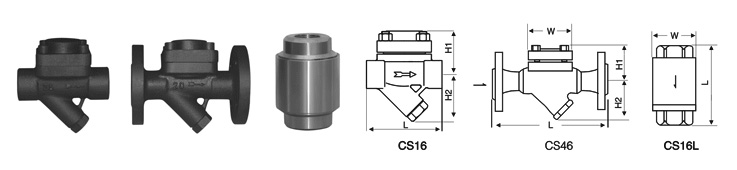

五、技术参数与安装尺寸（单位：mm）

产品型号	公称通径（DN）	连接方式	使用压力（MPa）	最高允许温度（℃）	外型尺寸				参考重量（Kg）
产品型号	公称通径（DN）	连接方式	使用压力（MPa）	最高允许温度（℃）	L	H1	H2	w	参考重量（Kg）
CS16H─16C	15～20	螺纹	0.01～1.6	250	100	52	62	70	2.5
	25				120	52	62	70	2.5
	32～40				150	68	68	90	5
	50				160	68	68	90	5
CS46H─16C	15～20	法兰	0.01～1.6	250	150	52	62	70	4.9
CS46H─16C	25	法兰	0.01～1.6	250	160	52	62	70	4.9
CS46H─16C	32～40	法兰	0.01～1.6	250	230	85	60	120	13
CS46H─16AA	65～100	法兰	0.01～1.6	250	310	120	95	150	24
CS46H─25A	20～25	法兰	0.01～1.6	300	230	85	60	120	14
CS46H─16L	15～25	螺纹（立式）	0.01～1.6	250	100			80	2.3
CS46H─16F	15～25	角式螺纹	0.01～1.6	250	53	103	55		1.5

订货须知：
一、①CS16H膜合式疏水阀产品名称与型号②CS16H膜合式疏水阀口径③CS16H膜合式疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的CS16H膜合式疏水阀型号，请按CS16H膜合式疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
