HR69H高温高压圆盘式疏水阀

- 产品型号:
- HR69H
- 产品口径:
- 15-50mm
- 产品压力:
- 1.6-16.0MPa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[HRF3高温高压圆盘式疏水阀]的详细资料：

产品名称：高温高压圆盘式疏水阀

产品特点：阀内部装有自动吹除装置。新型皇冠式阀片、密封极为可靠。蒸汽保温装置，高效节能。可迅速排出设备起动时的空气殛冷凝结水、排量大、漏汽率小。

二、结构特点：

1、阀内部装有自动吹除装置。新型皇冠式阀片、密封极为可靠。蒸汽保温装置，高效节能。
2、可迅速排出设备起动时的空气殛冷凝结水、排量大、漏汽率小。
3、抗蚀性强．动作可靠，经久耐用。
4、在工作压力范围内，无需调整，节能效果显著。

型号规格

型号	HRF3 HRW3 HR3			HRF150 CS49H-160V HRW150 CS69H-160V
连接方式	法兰承插			法兰承插
口径 {MM}	15	20	25	11	20	25	32	40	50
最大工作压力	8 Mpa			150 Mpa
最小工作压力	0.8Mpa			0.8Mpa
工作温度	500 ℃			500 ℃
材质	WC6

三、主要用途：

用于高温高压的饱和和蒸汽主管和透平机的蒸汽亚临界状态使用。

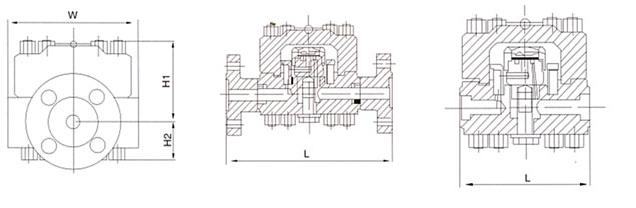

产品型号	口径	连接方式	最高允许温度℃	阀体材质	外形尺寸
产品型号	口径	连接方式	最高允许温度℃	阀体材质	L	H1	H2	W
HRF3	15	法兰	500	WC6	230	78	35	135
	20	法兰	500	WC6	230	78	35	135
	25	法兰	500	WC6	230	78	35	135
HRF3	15	承插焊	500	WC6	130	78	35	135
	20	承插焊	500	WC6	130	78	35	135
	25	承插焊	500	WC6	130	78	35	135
HRF3	15	内螺纹	500	WC6	130	78	35	135
	20	内螺纹	500	WC6	130	78	35	135
	25	内螺纹	500	WC6	130	78	35	135
HRF150 CS49H-160V	15	法兰	500	WC6	130	122	58	228
	20	法兰	500	WC6	400	122	58	228
	25	法兰	500	WC6	400	122	58	228
	32	法兰	500	WC6	400	122	58	228
	40	法兰	500	WC6	400	122	58	228
	50	法兰	500	WC6	400	122	58	228
HR69H-160V	15	承插焊	500	WC6	220	122	58	228
	20	承插焊	500	WC6	220	122	58	228
	25	承插焊	500	WC6	220	122	58	228
	32	承插焊	500	WC6	320	122	58	228
	40	承插焊	500	WC6	320	122	58	228
	50	承插焊	500	WC6	320	122	58	228

订货须知：
一、①HR69H高温高压圆盘式疏水阀产品名称与型号②HR69H高温高压圆盘式疏水阀口径③HR69H高温高压圆盘式疏水阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的HR69H高温高压圆盘式疏水阀型号，请按HR69H高温高压圆盘式疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
