一、产品概述：

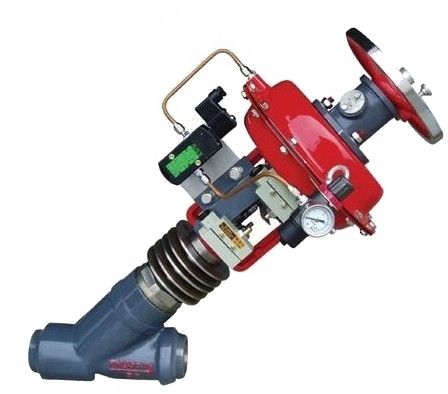

凯斯特牌ZMQSY系列气动薄膜Y型疏水阀是本公司根据热电厂设备疏水而专业开发设计生产的新一代蒸汽疏水阀，该产品接近直线的流通设计，减小流阻，二次节流原理，减少冲蚀，提高寿命。阀芯、阀座采用整体硬质合金，关闭内漏≤VI级，可拆卸中腔密封设计，杜绝外漏，检修方便等特点，还可在易燃，易爆场合使用，根据控制系统或调节仪表的信号，切断或开启阀门，从而实现对被控参数的使用要求。因此它广泛应用于火电厂等行业的远程控制。
本型产品由正作用和反作用之分，其公称通径等级DN（mm）20～100；公称压力等级PN有150Ib(2.0Mpa),300Ib(5.0Mpa),600Ib(10Mpa),900Ib(15 Mpa)等多个等级之分；气源压力（MPa）0.14～0.4；信号范围Pr（KPa）20～100，40～200；泄漏量几乎近似于0泄漏，该产品有多种规格可供选择。
二、主要零件常用材料：
阀体：ZG270-500 ZG1Cr18Ni9Ti
阀盖：45钢 1Cr18Ni9Ti
阀杆、推杆：1Cr18Ni9Ti、
阀芯、阀座：在1Cr18Ni9Ti主体上堆焊司钛莱合金
填料：编织柔性石墨
垫片：夹316丝高目柔性石墨
|
公称通径DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
流量系数
|
5
|
8
|
12
|
17
|
29
|
43
|
70
|
100
|
|
额定行程
|
16
|
25
|
40
|
|||||
|
膜片有效面积
|
280
|
400
|
600
|
|||||
|
公称压力
|
150LB(2.0MPa）--1500LB(25.0MPa)
|
|||||||
|
工作温度
|
-445
|
|||||||
|
信号范围
|
20-100 40-200
|
|||||||
|
起源压力
|
0.14-0.04
|
|||||||
|
允许泄漏量
|
小于VI级
|
|
||||||
|
接管螺纹
|
M10X1
|
M16X1.5
|
||||||
四、ZMQSY系列气动薄膜Y型疏水阀主要外形尺寸：
|
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
公称压力
|
300lb
|
300lb
|
300lb
|
300lb
|
300lb
|
300lb
|
300lb
|
300lb
|
|
L
|
272
|
272
|
272
|
272
|
272
|
272
|
272
|
272
|
|
L1
|
179
|
179
|
179
|
179
|
179
|
179
|
179
|
179
|
|
A
|
282
|
282
|
282
|
282
|
282
|
282
|
282
|
282
|
|
H
|
410
|
410
|
410
|
410
|
410
|
410
|
410
|
410
|
|
D1
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
D2
|
25
|
32
|
38
|
45
|
57
|
76
|
89.6
|
109
|
|
重量(kg)
|
30
|
30
|
30
|
42
|
42
|
54
|
60
|
70
|
|
信号接头
|
M16×1.5
|
|||||||
注：以上为常用材料，具体牌号以定货合
订货须知：
一、①疏水调节阀产品名称与型号②疏水调节阀口径③疏水调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的疏水调节阀型号，请按疏水调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
