GJ41X管夹阀

- 产品型号:
- GJ41X
- 产品口径:
- 20-200mm
- 产品压力:
- 0.6-1.6Mpa
- 产品材质:
- 灰铸铁,金属夹石墨,氟橡胶
联系我们

产品说明

一、产品[GJ41X管夹阀]详细资料：

产品名称：管夹阀

产品型号：GJ41X

GJ41X结构和工作原理：
　　 (1)结构：本阀门由左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。
　　 (2)工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。

GJ41X安装及维修：
　　伸向电触槽然后用铜丝或不锈钢箍扎紧二端。
　　 (1)本厂生产管夹阀尺寸符合机械工业部标准，出厂前经过试验，按规定10Kg/cm2持续5分钟无泄漏，安装时不必拆洗调整更动。
　　 (2)本阀在管道上任意安装，没有介质流向限制，久时使用，如有磨损或泄漏只需将阀体拆下，调换新管套，其阀体可长期使用，经济的确实惠。

二、GJ41X-6L管夹阀零件材料

阀体	套管	阀杆	压杆、手轮	托架
铝合金	橡胶	铸铜、碳钢	铸铁	球墨铸铁

三、GJ41X-6L管夹阀技术参数

公称通径	公称压力	适用温度	适用介质
DN25~300	0.6MPa	小于85度	矿浆、磨料、干湿性粉尘类

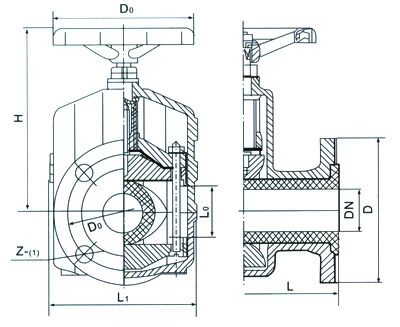

四、凯斯特牌管夹阀主要连接尺寸及外型尺寸：

公称通径	主要连接尺寸及外型尺寸 Main outline dimensions and connection dimensions						重量(KG)
公称通径	L	D	D1	D2	b	Z-Ø	重量(KG)
20	135	105	75	55	16	4-14	2.5
25	145	115	85	65	16	4-14	3
32	160	135	100	78	18	4-18	4
40	180	145	110	85	18	4-18	6
50	210	165	125	100	20	4-18	7.5
65	250	185	145	120	20	4-18	9.5
80	300	190	160	135	22	4-18	16
100	350	215	180	155	22	8-18	20
125	430	245	210	185	25	8-18	28
150	500	280	240	210	25	8-23	43
200	650	335	295	265	32	8-23	80

五、概况：电解槽用管夹阀因采用特种工程塑料制成，体积小，重量轻，阀体及一切配件均有较强耐腐蚀性能。阀门适用内外受酸浸蚀的环境下，保持正常工作。杜绝内泄外漏，方便清槽工作，实践证明，它取代了不锈钢夹子，结束了采用球阀旋塞阀或其它阀门历史。其结构与工作原理同上管夹阀。

六、安装及维修：(1)将电触槽下方伸出地面塑料管插入小阀门一端胶管，另一端把我厂配套供应塑料管插入，出口伸向电触槽然后用铜丝或不锈钢箍扎紧二端。
　　 (2)久时使用，如有磨损或泄漏只要打开左右阀体调换管套，其阀可长期使用。

公称通径	主要连接尺寸		重量
公称通径	L1	L2	重量
32	145	220	550
配弯管	使用尺寸按用户要求		160
40	145	240	650
配弯管	使用尺寸按用户要求		200

订货须知：
一、①管夹阀产品名称与型号②管夹阀口径③管夹阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的管夹阀型号，请按管夹阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
