零件名称
|
ZG1Cr18Ni19Ti系列
|
ZG00Cr18Ni10系列
|
ZG1Cr18Ni12MO2Ti系列
|
ZG00Cr17Ni14MO2系列
|
WCB系列
|
|
阀体/阀盖
|
ZG1Cr189Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO2Ti
|
ZG00Cr17Ni14MO2
|
WCB
|
|
闸板
|
ZG1Cr189Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO2Ti
|
ZG00Cr17Ni14MO2
|
1Cr13
|
|
阀杆
|
1Cr189Ti
|
00Cr18Ni10
|
1Cr18Ni12MO2Ti
|
00Cr17Ni14MO2
|
1Cr13
|
|
填料
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
石墨
|
|
垫片
|
304+-PTFE
|
304L+PTFE
|
316+PTFE
|
316+PTFE
|
石墨+304
|
|
压盖
|
ZG1Cr189Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO2Ti
|
ZG00Cr17Ni14MO2
|
WCB
|
|
填料压环
|
1Cr189Ti
|
00Cr18Ni10
|
1Cr18Ni12MO2Ti
|
00Cr17Ni14MO2
|
1Cr13
|
|
螺栓
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1Cr189Ti
|
1Cr189Ti
|
1Cr189Ti
|
1Cr189Ti
|
45
|
|
型号
|
公称压力
|
|
工作温度℃
|
适用介质
|
||
|
强度（水）（MPa）
|
密封（水）（MPa）
|
低压密封（空气）（MPa）
|
||||
|
BZ41H-16C
BZ41W-16P（R） |
1.6
|
2.4
|
1.8
|
0.6
|
≤200
|
酸、碱类
|
|
BZ41W-25P（R）
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
酸、碱类
|
|
BZ41W-40P（R）
|
4.0
|
6.0
|
4.4
|
0.6
|
≤200
|
酸、碱类
|
|
BZ41W-64P（R）
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
酸、碱类
|

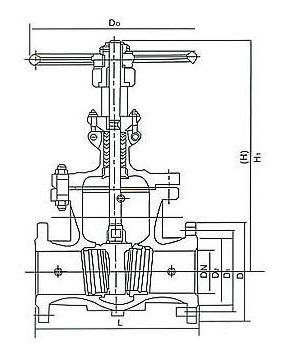

五、BZ41H/W保温闸阀外形尺寸和连接尺寸
|
型号
|
公称通径DN
|
尺寸
|
|||||||
|
L
|
D
|
D1
|
D2
|
b-f
|
Z-Φd
|
H
|
Do
|
||
|
BZ41W-16P（R）
|
15
|
130
|
95
|
65
|
45
|
16-2
|
4-14
|
170
|
120
|
|
20
|
150
|
105
|
75
|
55
|
16-2
|
4-14
|
190
|
140
|
|
|
25
|
160
|
115
|
85
|
65
|
16-2
|
4-14
|
205
|
160
|
|
|
32
|
180
|
135
|
100
|
78
|
18-2
|
4-18
|
270
|
180
|
|
|
40
|
200
|
145
|
110
|
85
|
18-3
|
4-18
|
310
|
200
|
|
|
50
|
250
|
160
|
125
|
100
|
18-3
|
4-18
|
358
|
240
|
|
|
65
|
265
|
180
|
145
|
120
|
18-3
|
4-18
|
373
|
240
|
|
|
80
|
280
|
195
|
160
|
135
|
20-3
|
8-18
|
435
|
280
|
|
|
100
|
300
|
215
|
180
|
155
|
20-3
|
8-18
|
500
|
300
|
|
|
125
|
325
|
245
|
210
|
185
|
22-3
|
8-18
|
614
|
320
|
|
|
150
|
350
|
280
|
240
|
210
|
24-3
|
8-23
|
674
|
360
|
|
|
200
|
400
|
335
|
295
|
265
|
26-3
|
12-23
|
818
|
400
|
|
|
250
|
450
|
405
|
355
|
320
|
30-3
|
12-25
|
969
|
450
|
|
|
300
|
500
|
460
|
410
|
375
|
30-4
|
12-25
|
1145
|
560
|
|
六、BZ41H/W保温闸阀外形尺寸和连接尺寸
|
型号
|
公称通径DN
|
尺寸
|
|||||||
|
L
|
D
|
D1
|
D2
|
D6
|
b-f
|
Z-Φd
|
H
|
||
|
BZ41W-40P（R）
|
15
|
130
|
95
|
65
|
45
|
40
|
16-2
|
4-14
|
135
|
|
20
|
150
|
105
|
75
|
55
|
51
|
16-2
|
4-14
|
190
|
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16-2
|
4-14
|
205
|
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18-2
|
4-18
|
270
|
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18-3
|
4-18
|
310
|
|
|
50
|
250
|
160
|
125
|
100
|
88
|
20-3
|
4-18
|
371
|
|
|
65
|
280
|
180
|
145
|
120
|
110
|
22-3
|
8-18
|
39
|
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22-3
|
8-18
|
455
|
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24-3
|
8-23
|
551
|
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28-3
|
8-25
|
628
|
|
|
150
|
450
|
300
|
250
|
218
|
204
|
30-3
|
8-25
|
708
|
|
|
200
|
550
|
375
|
320
|
282
|
260
|
38-3
|
12-30
|
885
|
|
|
250
|
650
|
445
|
385
|
345
|
313
|
42-3
|
12-24
|
960
|
|
七、BZ41H/W保温闸阀外形尺寸和连接尺寸
|
型号
|
公称通径DN
|
尺寸
|
|||||||
|
L
|
D
|
D1
|
D2
|
D6
|
b-f
|
Z-Φd
|
H
|
||
|
BZ41W-64P（R）
|
15
|
130
|
105
|
75
|
55
|
41
|
18-2
|
4-14
|
140
|
|
20
|
150
|
125
|
90
|
68
|
51
|
20-2
|
4-18
|
195
|
|
|
25
|
160
|
135
|
100
|
78
|
58
|
22-2
|
4-18
|
210
|
|
|
32
|
180
|
150
|
110
|
82
|
66
|
24-2
|
4-23
|
280
|
|
|
40
|
200
|
165
|
125
|
95
|
76
|
24-3
|
4-23
|
328
|
|
|
50
|
250
|
175
|
135
|
105
|
88
|
26-3
|
4-23
|
390
|
|
|
65
|
280
|
200
|
160
|
130
|
110
|
28-3
|
8-23
|
410
|
|
|
80
|
310
|
210
|
170
|
140
|
121
|
30-3
|
8-23
|
485
|
|
|
100
|
350
|
250
|
200
|
168
|
150
|
32-3
|
8-25
|
590
|
|
|
125
|
400
|
295
|
240
|
202
|
176
|
36-3
|
8-30
|
688
|
|
|
150
|
450
|
340
|
280
|
240
|
204
|
38-3
|
8-34
|
768
|
|
|
200
|
550
|
405
|
345
|
300
|
260
|
44-3
|
12-34
|
972
|
|
|
250
|
650
|
470
|
400
|
350
|
313
|
48-3
|
12-41
|
1059
|
|
订货须知：
一、①保温闸阀产品名称与型号②保温闸阀口径③保温闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的保温闸阀型号，请按保温闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
