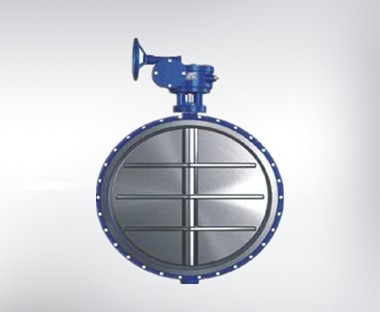

GI系列高真空蝶阀

- 产品型号:
- GI系列
- 产品口径:
- 32-300mm
- 产品压力:
- 0.6-4.0MPa
- 产品材质:
- 铬钼钢铬不锈钢
联系我们

产品说明

一、产品[GI高真空蝶阀]详细资料：

产品名称:高真空蝶阀,高真空蝶阀,真空蝶阀

产品型号: GI系列

高真空蝶阀的详细资料：详细介绍：GI型高真空蝶阀用于接通或切断真空管路中的气流。适用介质为纯净空气或非腐蚀性气体。

二、主要性能规范：

公称通径（mm）	32	40	50	65	80	100	125	150	200	250	300
适用范围（Pa）	133.3х10-4 ~ 1.02х05
介质温度（℃）	-25~80
连接法兰	JB/T919　　GB/T6070
漏气速率（L/s）	≤1.33×0-4
流导（分子流）（L/s）	25	48	97	178	260	546	938	1328	2611	3962	6159

三、采用标准：

设计与制造	连接法兰	检验与试验
JB/T4079-91	JB/T919　　GB/T6070	JB/T4079　JB/T6446

四、主要零材料：

零件名称	阀体和蝶板	构件	密封垫（阀体、蝶板）
材料	碳素钢（镀镍）	2Cr13	丁腈橡胶
材料	不锈钢	不锈钢	丁腈橡胶/氟橡胶

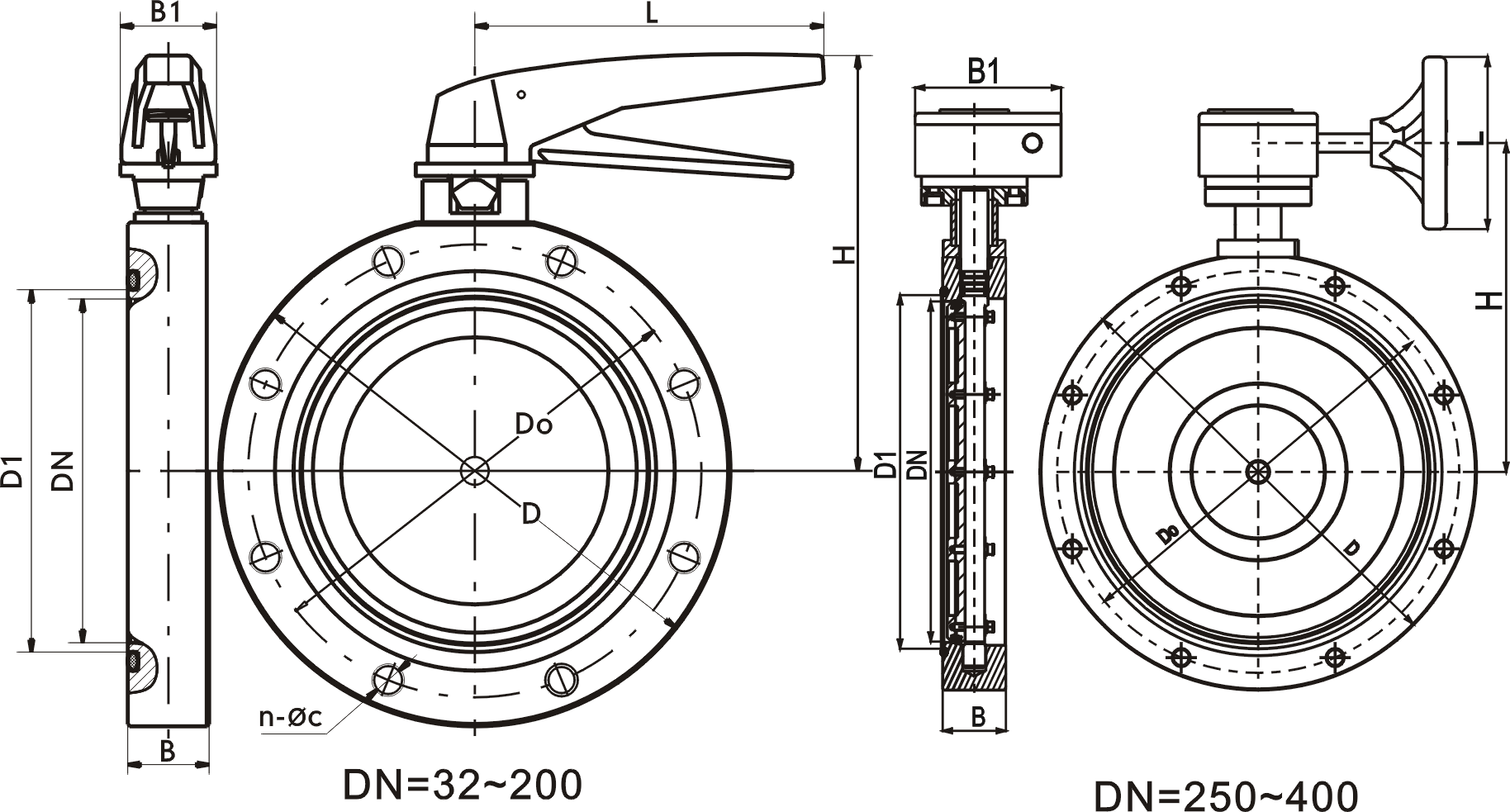

五、主要尺寸及重量：

型号	公称通径（mm）	主要尺寸(mm)												重量（kg）
型号	公称通径（mm）	D	L	L0≈	H≈	D1	Z-d	D2	b	h	f≈	f1≈	c≈	重量（kg）
GI-32	32	78	22	82	76	64	4-7	36	5.3	3	5.8	5.8	11	0.74
GI-40	40	85	22	82	80	70	4-7	44	5.3	3	9.6	9.6	11	0.86
GI-50	50	110	22	95	98	90	4-9	55	5.3	3	14.5	14.5	11	1.35
GI-80	80	145	30	132	153	125	4-9	85	5.3	3	25.5	25.5	15	3.19
GI-100	100	170	30	132	165	145	4-12	105	5.3	3	35.4	35.4	15	3.9
GI-150	150	220	35	167	200	195	8-12	156	8	4.5	57.8	57.8	17.5	6.67
GI-200	200	275	40	232	295	250	8-12	208	8	4.5	80.5	80.5	20	10.85
GI-250	250	330	45	269	292	300	8-12	258	8	4.5	103	103	22.5	16.1
GI-300	300	380	55	358	368	350	8-14	308	8	4.5	123	123	27.5	23.7

六、主要尺寸及重量：

型号	公称通径（mm）	主要尺寸(mm)							重量（kg）
型号	公称通径（mm）	D	D1	h	H	H1	B	Z-Фd	重量（kg）
GIQ-40	40	70	85	22	109.5	51	91	4-Ф7	2
GIQ-50	50	90	110	22	135	64	91	4-Ф9	3
GIQ-80	80	125	145	30	284.5	92	136	4-Ф9	5.5
GIQ-100	100	145	170	30	309	104	136	4-Ф12	6
GIQ-150	150	195	220	35	366	136	164.6	8-Ф12	10
GIQ-200	200	250	275	40	422.5	165	199	8-Ф12	16
GIQ-250	250	300	330	45	482	197	199	8-Ф14	21
GIQ-300	300	350	380	55	543	233	224.6	8-Ф14	30
GIQ-400	400	465	500	60	686	293	253	8-Ф18	56
GIQ-500	500	565	600	80	742	355	300	12-Ф18	95
GIQ-600	600	670	710	100	912	428.5	330	12-Ф21	148
GIQ-800	800	880	920	130	117	565	445	20-Ф21	220

订货须知：

1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件，请按GI型高真空蝶阀型号直接向我司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
