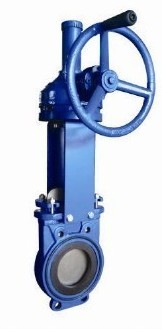

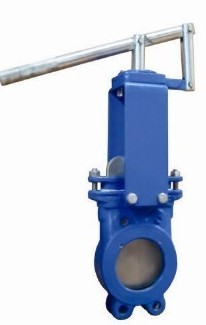

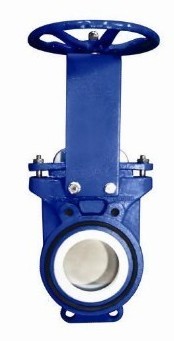

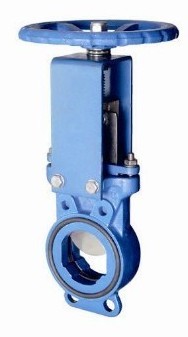

QUZ73X无凹槽刀闸阀

- 产品型号:
- QUZ73X
- 产品口径:
- 40-1000mm
- 产品压力:
- 1.0-1.6Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[QUZ73X无凹槽刀闸阀]详细资料：

产品名称:无凹槽一体式明杆浆液阀

产品型号: QUZ73X(H/X/F)-(0.6/1.0/1.6)

公称通径范围：DN40-DN1000
公称压力范围：1.0MPa-1.6MPa
材质：铸铁、球磨铸铁
闸板材质： 201、304、316、316L
连接形式：对夹式
阀座密封圈：丁腈橡胶、三元乙丙橡胶
填料密封：石墨盘根，四氟盘根
适用介质：污水、粉体颗粒、纸浆

详细介绍：QUZ73X无凹槽刀闸阀涉及一种铸铁阀体采用整体式结构刀闸阀,包括阀体,闸板和U型密封条,阀体中腔底部设有凹槽并装有弹性U型密封条,当阀门关闭时闸板下移,闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封;当刀闸阀开启时闸板上移,闸板底部边缘与密封条脱离,密封条弹起与凹槽平整,能防止刀闸阀在使用过程中,介质沉淀物积存在阀体中腔的凹槽里，不易堵塞、无残留，管道清洗方便，从而有效提高刀闸阀的密封效果,防止阀门关闭时泄漏。使用寿命更长，维护更简单；法兰密封面镶O型圈，无须另配法兰垫片，安装简单方便，磨擦系数小，启闭灵活，该系列刀闸阀可配手动、电动、气动、电液动、液动、伞齿轮传动等诸多执行器，以满足不同工矿要求使用。适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、谷物、屠宰厂废水等介质。

二、凯斯特牌QUZ73X无凹槽刀闸阀主要外形及连接尺寸(mm)：

公称压力MPa	试验压力		工作温度	适用介质
	壳体MPa	密封MPa
0.6	0.9	0.66	≤80℃	纸浆、煤浆、水、灰渣
1.0	1.5	1.1	≤80℃

三、凯斯特牌QUZ73X无凹槽刀闸阀主要外形及连接尺寸(mm):

公称通径DN	L		D	D1	D0	H	n-M
公称通径DN	PN6	PN10	D	D1	D0	H	n-M
50	48	48	125	100	180	295	4-M16
65	48	48	145	120	180	305	4-M16
80	50	50	160	135	220	330	8-M16
100	50	50	180	155	220	380	8-M16
125	50	50	210	185	240	415	8-M16
150	60	60	240	210	280	490	8-M20
200	60	60	295	265	280	550	8-M20
250	70	70	350	320	360	693	12-M20
300	80	80	400	368	400	796	12-M20
350	80	90	460	428	400	895	16-M20
400	90	120	515	482	500	1004	16-M22
450	90	120	565	532	500	1110	20-M22
500	90	130	620	585	600	1210	20-M22
600	140	140	725	685	700	1460	20-M27
700	140	140	840	800	800	1680	24-M27
800	190	190	950	905	800	1910	24-M30
900	203	203	1050	1005	800	2130	28-M30
1000	216	216	1160	1115	800	2350	28-M30
1200	254	254	1380	1325	800	2650	32-M30

订货须知：
一、①QUZ73X无凹槽刀闸阀产品名称与型号②QUZ73X无凹槽刀闸阀阀口径③QUZ73X无凹槽刀闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的QUZ73X无凹槽刀闸阀型号，请按QUZ73X无凹槽刀闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
