GDC-5型、GDC-J型电磁高真空挡板阀

- 产品型号:
- GDC-5型、GDC-J型
- 产品口径:
- 25～300mm
- 产品压力:
- 1.6-6.4MPa
- 产品材质:
- 铸钢、不锈钢
联系我们

产品说明

一、产品[电磁高真空挡板阀]详细资料：

产品名称：电磁高真空挡板阀

产品型号：GDC-5型、GDC-J型

产品口径：DN25-DN300
压力： 0.6mpa-6.4mpa
材质：铸钢、不锈钢、铬钼钢

详细资料：GDC-Q5型电磁高真空带充气阀连接在高低真空系统上，该阀通电阀板打开，同时封闭充气口，将P、A端管路接通；断电时阀板关闭，切断P、A端管路，保证系统的真空度，同时打开充气口，通过F端向A端充气。

凯斯特牌GDC-5型电磁高真空挡板阀连接在高低真空管路上，用来接通或切断真空系统的气流。GDC-Q5型、GDC-5型真空阀适用的工作介质为洁净的空气和非腐蚀性气体。适用范围：10 5 ～1.3*10 -4

主要零件材料:

阀体、阀板：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶、波纹管（轴封）。

二、主要技术性能：

型号	GDC-5
通径（DN）	5
适合范围（Pa）	10 5 ～6.7x10 -4
阀门漏率(Pa.L/S)	≤1.3x10-4
电源电压（V/Hz）	220/50
线圈温升（℃）	≤65
安装位置	任意
连接标准	1）GB4982；2）焊接式连接

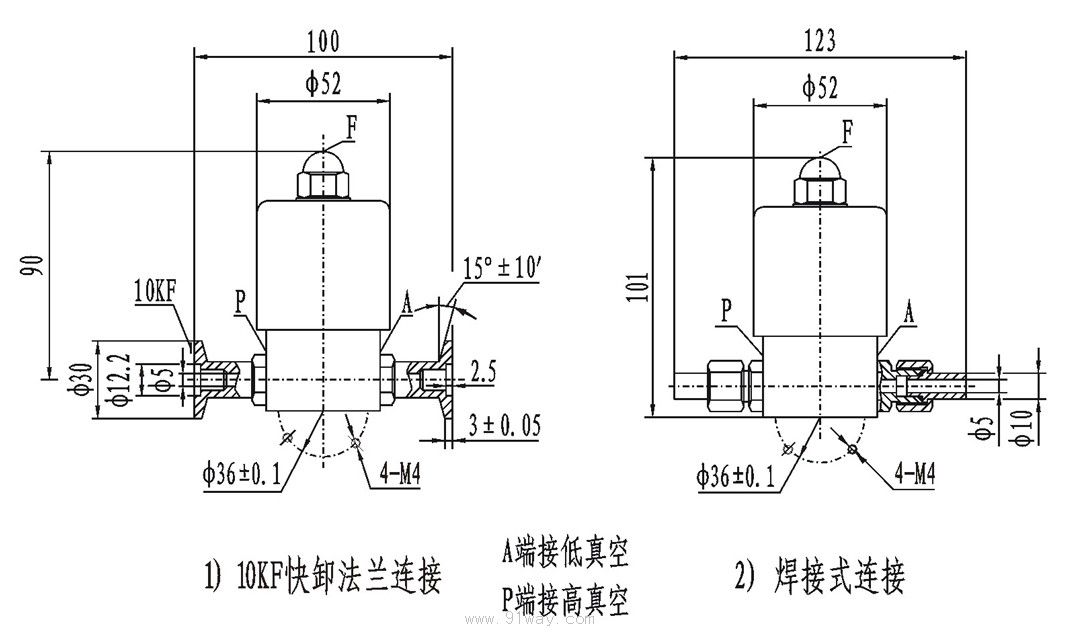

三、凯斯特牌电动真空电磁阀主要外形尺寸、性能参数：

型号	公称通径 (DN)	外形尺寸(mm)				性能参数			备注
型号	公称通径 (DN)	直径	长	高	连接方式	漏气率(Pa.L/S)	输入电源(V)	功耗(W)	备注
GDC-5	5	52	123	101	焊接式接管	6.7x10-4	AC:220	8	1.阀体材料:1Cr18Ni9Ti 2.适用温度:-25～40℃

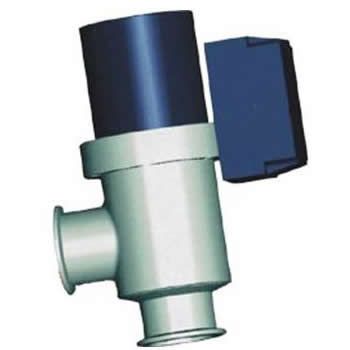

四、产品[GDC-J型电磁高真空挡板阀]详细资料：

GDC-J型电磁高真空挡板阀是以电磁力为动力直接带动阀板动作，使阀门开启或关闭。适用于真空系统中，用来切断或导通气流。适用介质为纯净空气和非腐蚀性气体。带反馈信号。

主要零件材料:

阀体、阀板：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶、波纹管（轴封）。

产品详细说明：

GDC-J型系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。

五、主要技术性能

适用范围(Pa)	10 5 ～6.7×10 -4
阀门漏率(Pa.L/S)	≤6.7x10-4
适用温度（℃）	-25～+40
线圈温升（℃）	≤65
开闭时间（S）	3～5
电源电压（V/Hz）	220/50
安装方式	垂直

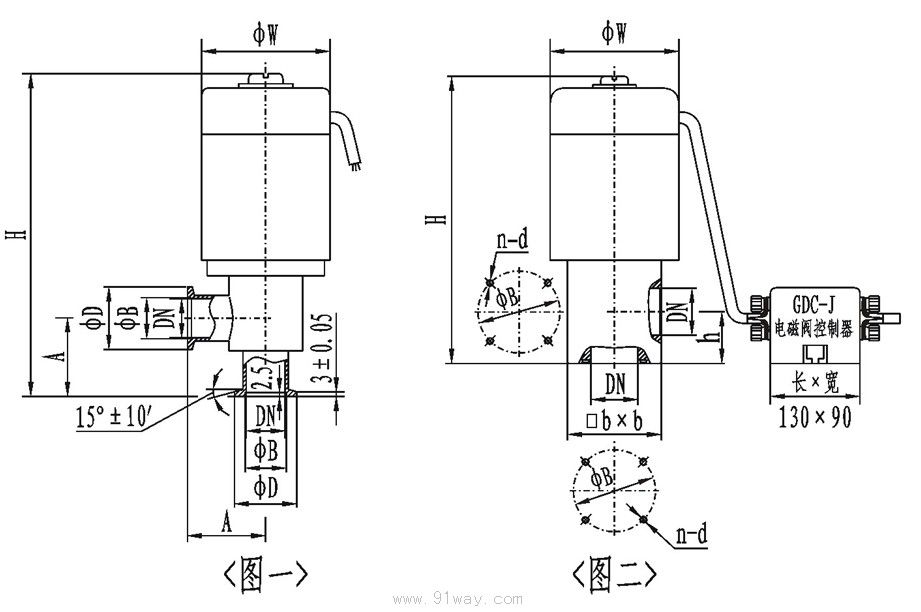

六、（图一）（KF）连接及外形尺寸

型号	通径(DN)	ΦW	ΦD	ΦB	H	A	法兰标准
GDC-J 16A /KF	16	68	30	17.2	186	40	GB4982
GDC-J 25A /KF	25	82	40	26.2	193	50
GDC-J40/KF	40	110	55	41.2	270	65
GDC-J 50A /KF	50	125	75	52.2	307	70	/

七、（图二）连接及外形尺寸

型号	通径(DN)	ΦW	ΦB	H	h	bxb	n-b	法兰标准
GDC-J16A	16	68	42	165	28	48x48	4-M5	JB919
GDC-J25A	25	82	55	190	35	58x58	4-M6
GDC-J32	32	92	64	217	40	68x68	4-M6
GDC-J40	40	110	70	240	44	80x80	4-M6
GDC-J50A	50	125	90	285	56	95x95	4-M8
GDC-J65	65	135	105	315	65	115x115	4-M8
GDC-J80	80	165	125	358	75	140x140	4-M8

订货须知：
一、①电动真空电磁阀产品名称与型号②电动真空电磁阀口径③电动真空电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的电动真空电磁阀型号，请按电动真空电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
