GUQ型系列气动真空(压力)球阀

- 产品型号:
- GUQ型
- 产品口径:
- 16-150mm
- 产品压力:
- 1.0-1.6Mpa
- 产品材质:
- WCB 不锈钢
联系我们

产品说明

一、产品[GUQ型系列气动真空(压力)球阀]详细资料：

产品名称：GUQ型系列气动真空(压力)球阀

产品型号：GUQ型

产品口径：DN16-DN150
压力： 0.6mpa-1.6mpa
材质：铸钢、不锈钢、铬钼钢

详细资料： GUQ型系列气动真空(压力)球阀是适用于真空系统中接通或切断管路中的介质流。该阀以压缩空气为动力，通过控制气动元件来改变气路方向，推动活塞齿条、齿轮的机械传动，以角行程输出扭矩来驱动球阀作启闭运动。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。气缸分为双作用和单作用(弹簧复位)，可选配反馈信号装置及电气阀门定位器。适用的工作介质为带酸、碱性的气体或液体。

二、主要技术性能

适用范围(Pa)	快卸法兰（KF）2x10⁵ ～1.3x10 ^-5 活套法兰16x10⁵～1.3x10 ^-5
阀门漏率(Pa.L/S)	≤1.3x10^-5
介质温度（℃）	标准出厂：-30～+150 特殊指定：-30～+240
气源压力（MPa）	0.4～0.8
法兰标准	GB4982；GB/T6070
安装位置	任意
电源电压	标准出厂：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信号反馈	标准出厂：阀位指示器特殊指定：微动开关；智能型4～20mA DC
气缸可选	标准出厂：双作用式特殊指定：单作用式（有弹簧返回）可选常开或常闭

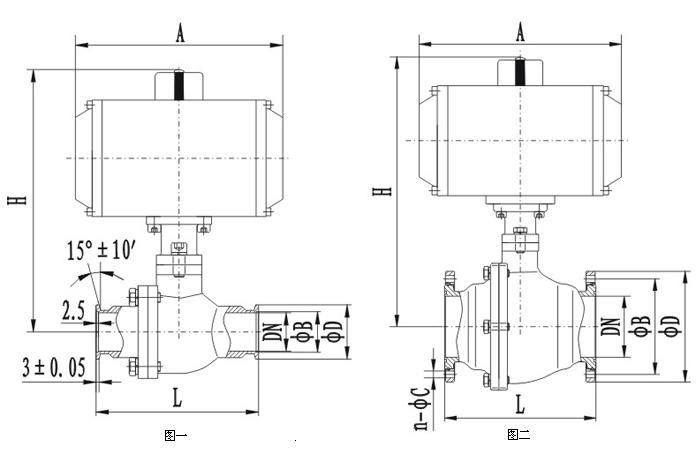

三、（图一）快卸法兰（KF）连接及外形尺寸（GB4982）

型号	通径(DN)	ΦD	ΦB	H	L	A
GUQ-16/KF	16	30	17.2	154	100	140
GUQ-25/KF	25	40	26.2	175	114	164
GUQ-40/KF	40	55	41.2	247	165	210
GUQ-50/KF	50	75	52.2	282	175	247

四、（图二）活套法兰（KF）连接及外形尺寸（GB/T6070）

型号	通径(DN)	ΦD	ΦB	H	L	A	n-ΦC
GUQ-16	16	60	45	154	100	140	4-6.5
GUQ-25	25	70	55	175	114	164	4-6.5
GUQ-32	32	90	70	220	140	190	4-9
GUQ-40	40	100	80	247	165	210
GUQ-50	50	110	90	282	175	247
GUQ-63	63	130	110	320	186	247
GUQ-80	80	145	125	345	198	276	8-9
GUQ-100	100	165	145	378	220	302	8-9
GUQ-125	125	200	175	458	266	372	8-11
GUQ-150	150	225	200	523	296	432	8-11

凯斯特牌GUD系列电动真空球阀是适用于真空系统中接通或切断管路的介质流。该阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或中间位置的控制。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用。并可以任意位置安装。
适用的工作介质为带酸、碱性的气体或液体。
适用的介质温度：标准密封件:-25～+120℃
耐高温密封件:-25～+230℃

型号	公称通径(DN)	外形尺寸						法兰标准	电源/压力	适用范围(Pa)	漏气率(Pa.L/S)
型号	公称通径(DN)	H	L	A	ΦD	ΦB	n-ΦC	法兰标准	电源/压力	适用范围(Pa)	漏气率(Pa.L/S)
GUQ-16	16	183	100	160	60	45	4-6.5	GB/T6070. GB4982-85	220V/50Hz	GB4982 0.26～ 1.3x10-5 GB/T6070 1.66～ 1.3x10-5	＜1.3x10-5
GUQ-25	25	195	114	160	70	55	4-6.5	GB/T6070. GB4982-85
GUQ-32	32	215	140	160	90	70	4-9	GB/T6070
GUQ-40	40	248	165	196	100	80		GB/T6070 GB4982-85
GUQ-50	50	257	175	190	110	90		GB/T6070 GB4982-85
GUQ-63	63	285	186	196	130	110		GB/T6070
GUQ-80	80	300	198	196	145	125	8-9			1.66～ 1.3x10-4	＜1.3x10-4
							8-9			1.66～ 1.3x10-4	＜1.3x10-4

订货须知：
一、①电动真空球阀产品名称与型号②电动真空球阀口径③电动真空球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的电动真空球阀型号，请按电动真空球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
