GIQ系列气动高真空蝶阀

- 产品型号:
- GIQ系列
- 产品口径:
- 40～80mm
- 产品压力:
- 1.6～4.0MPa
- 产品材质:
- 铸钢、不锈钢
联系我们

产品说明

一、产品[GIQ型系列气动高真空蝶阀]的详细资料：

产品名称：气动高真空蝶阀、气动真空蝶阀

产品型号：GIQ型、GI型、GID型、GIQ型

详细介绍：GIQ型系列气动高真空蝶阀适用于高真空系统中用来接通或截止气流之用。
该阀以压缩空气为动力，通过电磁换向阀改变气路方向，执行气缸推动，使固定在转动轴上的阀板旋转90°实现阀门的开启和关闭。
适用的工作介质为空气和非腐蚀性气体。

二、主要零部件材料

阀体	阀杆	阀盖	密封件
碳钢、不锈钢	碳钢、不锈钢	碳钢、不锈钢	氟橡胶、丁腈橡胶

三、主要技术性能

适用范围(Pa)	10⁵～1.3x10^-5
阀门漏率(Pa.L/S)	≤1.3x10^-6
介质温度（℃）	-25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶)
气源压力（MPa）	0.4～0.6
法兰标准	JB919
安装位置	任意
电源电压	标准出厂：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信号反馈	标准出厂：不带反馈信号特殊指定：磁性开关DV/AC5～240V

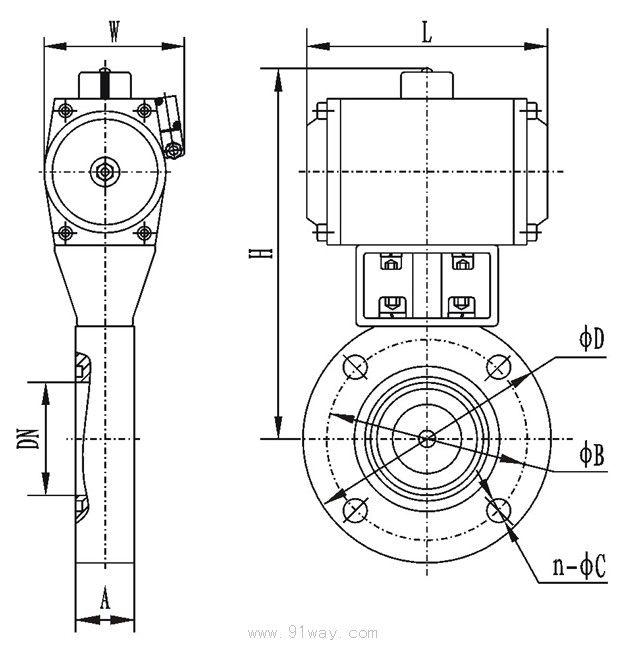

四、GIQ型系列气动高真空蝶阀连接尺寸

尺寸	DN	ΦB	ΦD	h	H	H₁	L₁	L₂	N-Φ9
型号	DN	ΦB	ΦD	h	H	H₁	L₁	L₂	N-Φ9
GIQ-40	40	70	85	22	164	62	78	106	4-Φ9
GIQ-50	50	90	110	22	190	75	78	106	4-Φ9
GIQ-63	63	110	130	26	265	85	93.5	136	4-Φ9 4-Φ9 4-Φ12
GIQ-80	80	125	145	30	284.5	92
GIQ-100	100	145	170	30	309	104
GIQ-150	150	195	220	35	366	136	101	164.6	8-Φ12
GIQ-200	200	250	275	40	422.5	165	117	199	8-Φ12
GIQ-250	250	300	330	45	482	197	117	199	8-Φ12
GIQ-300	300	350	380	55	543	233	128	224.6	8-Φ14
GIQ-400	400	465	500	60	686	293	138	253	8-Φ18
GIQ-500	500	565	600	80	742	355	140	300	12-Φ18
GIQ-600	600	670	710	100	912	428.5	150	330	12-Φ21
GIQ-800	800	880	920	130	1177	565	171.5	445	20-Φ21

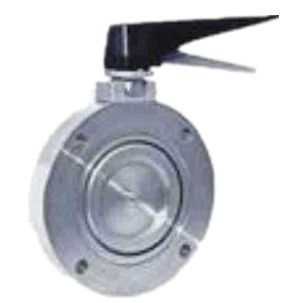

GI系列高真空蝶阀

GI系列高真空蝶阀用来接通或切断真空管路中的气流，适用的工作介质为空气，非腐蚀性气体。

型号		GI -25	GI -32		GI -40	GI -50	GI -63	GI -80	GI -100	GI -125	GI -150	GI -200	GI -250	GI -300
技术性能
公称通径(DN)		25	32		40	50	63	80	100	125	150	200	250	300
适用范围(Pa)		10⁵～6.7x10^-4
漏气率（Pa.L/S)		6.7 x10^-4
流导(L/S)		14		22	50	102	156	300	530	910	1328	2550	4180	7130
介质温度(℃)		丁腈橡胶-25 ~ +80 氟橡胶-30 ~ +150
法兰标准		JB919-75
安装位置		任意
主要件材质	阀体、阀板	碳钢（镀镍）或不锈钢
	密封件	丁腈橡胶或氟橡胶

五、GI系列高真空蝶阀连接尺寸

尺寸	DN	ΦD	ΦB	B	L ≈	H ≈	n-ΦC
型号	DN	ΦD	ΦB	B	L ≈	H ≈	n-ΦC
GI-25	25	70	55	22	82	73	4-Φ7
GI-32	32	78	64	22	82	76
GI-40	40	85	70	22	82	80
GI-50	50	110	90	22	95	98	4-Φ9
GI-63	63	130	110	26	132	145
GI-80	80	145	125	30	132	153
GI-100	100	170	145	30	132	165	4-Φ12
GI-125	125	195	170	30	132	178	4-Φ12
GI-150	150	220	195	35	167	200	8-Φ12
GI-200	200	275	250	40	232	262
GI-250	250	330	300	45	269	295
GI-300	300	380	350	55	358	368	8-Φ14
GI-400	400	500	465	60	420	402	8-Φ18

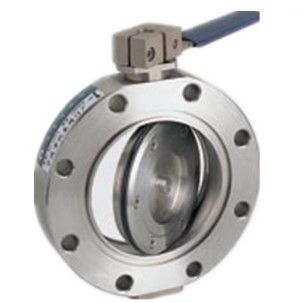

GI-A型系列手动高真空蝶阀

六、GI-A型系列手动高真空蝶阀是用来接通或切断真空管路中的气流，适用的工作介质为空气，非腐蚀性气体。

尺寸性能	公称通径(DN)	外形及连接尺寸（mm）							法兰标准	性能参数
型号	公称通径(DN)	L	H	H₁	B	ΦD	ΦD₁	n-d	法兰标准	漏气率(Pa.L/S)	适用范围(Pa)	适用温度(℃)
GI-80A	80	146	85	175	32	145	125	8-Φ9	GB6070.3-85	6.7x10^-4	10⁵～6.7x10^-4	丁腈橡胶-25～+80 氟橡胶-30～+150
GI-100A	100	146	95	200	32	165	145	8-Φ12
GI-150A	150	180	130	255	35	225	200	8-Φ12
GI-200A	200	210	165	320	35	285	260	12-Φ11
GI-300A	300	320	244	440	55	425	395	12-Φ14

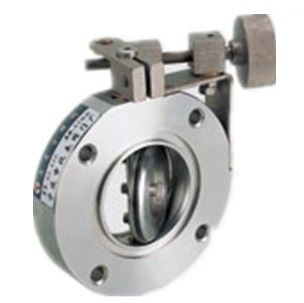

GI-C型高真空调节式蝶阀

七、GI-C型高真空调节式蝶阀是用来调节真空系统中的气流量。调节范围0～90角度，适用工作介质为空气，非腐蚀性气体。

型号		GI -32C	GI -40C	GI -50C	GI -63C	GI -80C	GI -100C	GI -150C	GI -200C	GI -250C	GI -300C
技术性能
公称通径(DN)		32	40	50	63	80	100	150	200	250	300
外形尺寸	A	51	55	69	72	80	93	122	156	259	284
	L	62	65	71	87	85	110	155	159	167	197
	H	29	32	45	55	63	75	98	117	132	162
连接尺寸	ΦD	78	85	110	130	145	170	220	275	330	380
	ΦB	64	70	90	110	125	145	195	250	300	350
	n-ΦC	4-Φ7		4-Φ9			4-Φ12	8-Φ12			8-Φ14
适用范围(Pa)		10⁵～6.7x10^-4
漏气率（Pa.L/S)		6.7X10^-4
法兰标准		JB919-75
安装位置		任意
介质温度(℃)		丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150，
主要件材质	阀体、阀板	碳钢（镀镍）或不锈钢
	密封件	丁腈橡胶或氟橡胶

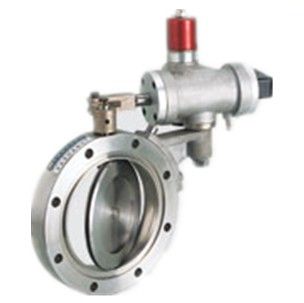

GID-A系列电动高真空蝶阀

八、GID-A系列电动高真空蝶阀是适用于真空系统中接通或切断管路的介质流。
该阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或中间位置的控制。阀门的阀板采用夹紧结构，把阀板的密封圈来夹紧，除了能用在真空状态下，也能在低压状态下使用。并可以任意位置安装。
适用的工作介质为空气和非腐蚀性气体。

型号		GID -80A	GID -100A	GID -125A	GID -150A	GID -200A	GID -250A	GID -300A	GID -400A
性能
公称通径(DN)		80	100	125	150	200	250	300	400
	A	32		35			50	55	60
	ΦD	145	165	200	225	285	335	425	510
	ΦB	125	145	175	200	260	310	395	480
	n-ΦC	4-9	8-12			12-11	12-14		16-14
适用范围(Pa)		10⁵～6.7x10^-4
漏气率（Pa.L/S)		6.7X10^-4
介质温度(℃)		丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150，
电源（V/Hz）		220/50
开闭时间（S）		30
连接法兰标准		GB6070.3-85
主要件材质	阀体、阀板	碳钢（镀镍）或不锈钢
	密封件	丁腈橡胶或氟橡胶

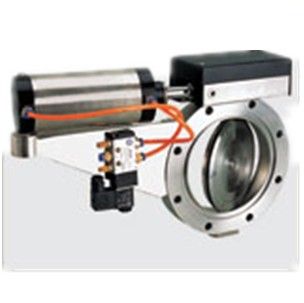

GIQ-A型系列高真空气动蝶阀

九、GIQ-A型系列高真空气动蝶阀是用压缩空气为动力，通过气动装置改变气路方向，控制执行气缸来驱动蝶阀，接通或切断真空管路中的气流。适用的工作介质为空气及非腐蚀性气体。

型号			GIQ -50A	GIQ -63A	GIQ -80A	GIQ -100A	GIQ -125A	GIQ -150A	GIQ -200A	GIQ -250A	GIQ -300A	GIQ -400A
技术性能
公称通径(DN)			50	63	80	100	125	150	200	250	300	400
外形尺寸	A		26	32			35			50	55	60
	L		91	223			320			400		465
	H		136	185	193	216	270	287	350	419	499	595
连接尺寸	ΦD		110	130	145	165	200	225	285	335	425	510
	ΦB		90	110	125	145	175	200	260	310	395	480
	n-ΦC		4-Φ9		8-Φ9	4-Φ12			12-Φ11	12-Φ14		16-Φ14
适用范围(Pa)			10⁵～6.7x10^-4
漏气率（Pa.L/S)			6.7X10^-4
电磁阀电压（V/HZ）			220/50
气源压力（MPa）			0.4～0.6
法兰标准			GB6070.3-85
安装位置			任意
介质温度(℃)			丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150，
主要件材质		阀体、阀板	碳钢（镀镍）或不锈钢

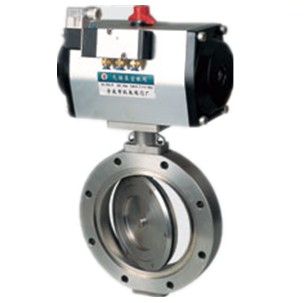

GIQ-B型系列高真空气动蝶阀

十、GIQ-B型系列高真空气动蝶阀是用压缩空气为动力，通过气动装置改变气路方向，控制执行气缸来驱动蝶阀，接通或切断真空管路中的气流。适用的工作介质为空气及非腐蚀性气体。
注：GIQ-B机构：可选配反馈信号装置。

型号			GIQ -50B	GIQ -63B	GIQ -80B	GIQ -100B	GIQ -125B	GIQ -150B	GIQ -200B	GIQ -250B	GIQ -300B	GIQ -400B
技术性能
公称通径(DN)			50	63	80	100	125	150	200	250	300	400
连接尺寸	A		26	32			35			50	55	60
	ΦD		110	130	145	165	200	225	285	335	425	510
	ΦB		90	110	125	145	175	200	260	310	395	480
	n-ΦC		4-Φ9		8-Φ9	4-Φ12			12-Φ11	12-Φ14		16-Φ14
适用范围(Pa)			10⁵～6.7x10^-4
漏气率（Pa.L/S)			6.7X1010^-4
电磁阀电压（V/HZ）			220/50
气源压力（MPa）			0.4～0.6
法兰标准			GB6070.3-85
安装位置			任意
介质温度(℃)			丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150，
主要件材质		阀体、阀板	碳钢（镀镍）或不锈钢
		密封件	丁腈橡胶或氟橡胶

GIQ系列气动高真空蝶阀

十一、GIQ系列气动高真空蝶阀适用于高真空系统中用来切断或接通气流功能。
气动高真空蝶阀是用压缩空气为动力。通过气动装置改变气路方向，执行气缸推动蝶阀作启闭运动。

型号		GIQ -40	GIQ -50	GIQ -63	GIQ -80	GIQ -100	GIQ -150	GIQ -200	GIQ -250	GIQ -300	GIQ -400	GIQ -500	GIQ -600	GIQ -800
技术性能
公称通径(DN)		40	50	63	80	100	150	200	250	300	400	500	600	800
适用范围(Pa)		10⁵～6.7x10^-4
漏气率（Pa.L/S)		6.7X10^-4
流导(L/S)		50	102	156	300	530	1328	2550	4180	7130	11000	17400	27400	45000
介质温度(℃)		丁腈橡胶-25 ~ +80 氟橡胶-30 ~ +150
电磁换向阀	电源(V/Hz)	220/50
	功率(W)	10
电源压力(MPa)		0.4～0.6
法兰标准		JB919-75
安装位置		任意
主要件材质	阀体、阀板	碳钢（镀镍）或不锈钢
	密封件	丁腈橡胶或氟橡胶

订货须知：
一、①气动高真空蝶阀产品名称与型号②气动高真空蝶阀口径③蜗气动高真空蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的气动高真空蝶阀型号，请按气动高真空蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
