BQ41W夹套保温球阀

- 产品型号:
- BQ41F/W
- 产品口径:
- 15-300mm
- 产品压力:
- 1.0-4.0Mpa
- 产品材质:
- 碳钢、不锈钢
联系我们

产品说明

一、产品[BQ41W夹套保温球阀]详细资料：

产品名称：夹套保温球阀

产品型号：BQ41W/H

产品口径：DN15-DN300
材质：铸钢、不锈钢、铬钼钢

工作压力：1.0Mpa-10.0Mpa。

详细资料： BQ41F保温球阀由于采用了蒸气夹套保温。故即使外界温度降到零度以下，该阀仍操作灵活保证输油管道能断开，其优点是一般控制阀门所没有的。它是重油输送管道理想的控制阀门。
根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度。能防止介质结晶。 BQ41F缩径保温球阀产品具有良好的保温保冷特性，具阀门的痛径与管径一致，同时又能有效降管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送还常温下会凝固的高粘度介质。

二、主要部件材质：

阀体	WCB	CF8	CF8M	CF3	CF3M
球	1Cr18Ni8Ti	CF8	CF8M	CF3	CF3M
阀体	1Cr13	0Cr18Ni9	0Cr17Ni12Mo2	0Cr18Ni9	0Cr17Ni12Mo2
填料	PTFE	PTFE	PTFE	PTFE	PTFE

三、密封选择：

球

WCB

CF8

CF8M

CF3

CF3M

阀座

Cr+Ni

WELDING STL

Cr+Ni

WELDING STL

Cr+Ni

WELDING STL

Cr+Ni

WELDING STL

Cr+Ni

WELDING STL

球表面

PTFE

METAL

+STL

META

L+STL

PTFE

METAL

+STL

META

L+STL

PTFE

META

L+STL

METAL

+STL

PTFE

META

L+STL

METAL

+STL

PTFE

META

L+STL

METAL

+STL

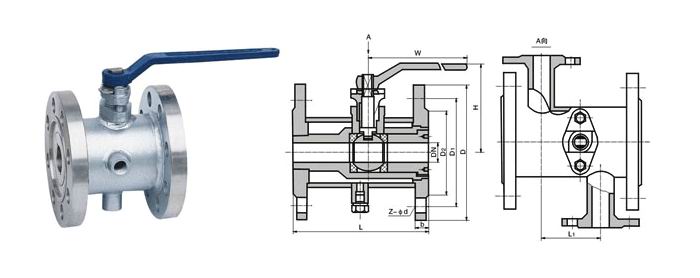

四、凯斯特牌夹套保温球阀主要尺寸表：

公称通径DN（mm）	L	日标、美标-JIS 10K （ANSI 150Lb）						日标、美标-JIS 20K （ANSI 300Lb）
公称通径DN（mm）	L	D	G	T	F	C	N-h	D	G	T	F	C	N-h
20	117	127	73	14.3	1.6	98.5	4-16	156	73	20.7	1.6	114.5	4-16
25	127	152	92	15.9	1.6	120.5	4-19	165	92	22.3	1.6	127	8-19
40	165	178	105	17.5	1.6	139.5	4-19	190	105	25.4	1.6	149	8-22
50	178	190	127	19.1	1.6	152.5	4-19	210	127	28.6	1.6	168	8-22
80	229	279	216	25.4	1.6	241.5	8-22
100	254	343	270	28.6	1.6	298.5	12-25
150	292	406	324	30.2	1.6	362.5	12-25
200	330	533	413	35.0	1.6	476.0	12-29

五、凯斯特牌夹套保温球阀主要尺寸表：

压力	口径	L	D	D1	D2	b	Z-φ	压力	口径	L	D	D1	D2	b	Z-φ
16	15	108	135	100	78	18	4-18	25	15	108	135	100	78	18	4-18
	20	117	145	110	85	18	4-18		20	117	145	110	85	18	4-18
	25	127	160	125	100	20	4-18		25	127	160	125	100	20	4-18
	32	140	180	145	120	20	8-18		32	140	180	145	120	20	8-18
	40	165	180	145	120	20	8-18		40	165	180	145	120	20	8-18
	50	178	195	160	135	20	8-18		50	178	195	160	135	20	8-18
	65	203	245	210	185	22	8-18		65	203	230	190	160	24	8-23
	80	229	280	240	210	24	8-23		80	229	300	250	218	30	8-25
	100	254	335	295	265	26	12-23		100	254	360	310	278	34	12-25
	125	267	335	295	265	26	12-23		125	267	425	370	332	36	12-30
	150	383	405	355	320	30	12-25		150	383	425	370	332	36	12-30
	200	330	520	470	435	34	16-25		200	330	550	490	448	44	16-34

订货须知：
一、①夹套保温球阀产品名称与型号②夹套保温球阀口径③夹套保温球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的夹套保温球阀型号，请按夹套保温球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
