一、产品[X14H旋塞阀]的详细资料:
X14H压力表三通旋塞阀,驱动方式可选用手动、蜗轮、气动、电动,连接方式可选用螺纹,结构形式可选用三通式,密封结构可选用软密封、硬密封,压力范围PN0.1-16Mpa,公称通径为DN15-50mm,材质可选用黄铜、铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛,同一种阀门在不同的场合与工况有不同的搭配,如果您是非专业人士,欢迎您向本公司来电咨询。
产品名称:压力表旋塞阀
产品特点:X14H-4.0(C、P)T、X13H -4.0(C、P)T压力表旋塞阀,T压力表旋塞阀
二、主要性能规范:
型号 |
公称压力PN(MPa) |
试验压力PS(MPa) |
工作温度(℃) |
适用介质 |
|
壳体(水) |
密封(水) |
||||
X14H-4.0C |
1.6~6.4 |
2.0~7.0 |
1.6~6.4 |
≤150 |
水、蒸汽、油品等 |
X14H-4.0T |
1.6~6.4 |
2.0~7.0 |
1.6~6.4 |
||
X14H-4.0P |
1.6~6.4 |
2.0~7.0 |
1.6~6.4 |
硝酸类 |

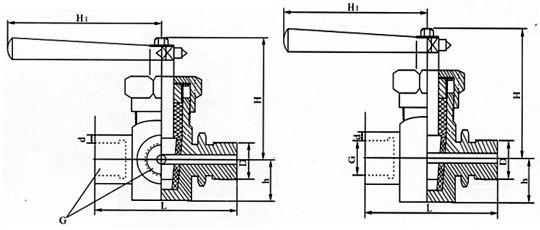

三、凯斯特牌压力表三通旋塞阀主要尺寸:
型号 |
尺寸(mm) |
||||||
D |
L |
G |
d |
h |
H |
H1 |
|
X14H-4.0C |
G1/2 |
91 |
20×1.5 |
6.5 |
25 |
85 |
123 |
X14H-4.0T |
|||||||
X14H-4.0P |
四、主要零件材料:
零件名称 |
阀体 |
塞子 |
填料压盖 |
填料 |
X14H-4.0C |
铸钢 |
铸钢 |
铸钢 |
石墨 |
X14H-4.0T |
铸铜 |
铸铜 |
铸铜 |
|
X14H-4.0P |
不锈钢 |
不锈钢 |
不锈钢 |
X14H-4.0(C、P)T、X13H -4.0(C、P)T压力表旋塞阀,T压力表旋塞阀,旋塞阀
订货须知:
一、①压力表三通旋塞阀产品名称与型号②压力表三通旋塞阀口径③压力表三通旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的压力表三通旋塞阀型号,请按压力表三通旋塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
