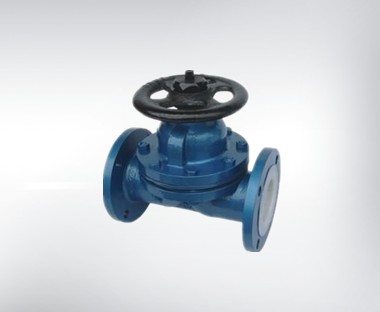

G49J衬胶三通隔膜阀

- 产品型号:
- G49J
- 产品口径:
- 25~80mm
- 产品压力:
- 0.6-1.6Mpa
- 产品材质:
- 铸铁碳钢不锈钢
联系我们

产品说明

一、产品[G49J衬胶三通隔膜阀]的详细资料：

产品型号：G49J

产品名称：三通隔膜阀,G49W无衬里隔膜阀,G49J衬胶三通隔膜阀,三通隔膜阀

产品特点：三通隔膜阀是一种特殊形式的具有截断/分流功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔隔开以达到截断/分流管内介质之目的。一般适用温度：≤80℃-120℃、≤150℃（按照衬里和隔膜材料）/压力等级：PN1.0,本阀专用于控制腐蚀性介质,阀体内腔表面衬有可供选择的橡胶和氟塑料。
三通隔膜阀特点及优点:
●复合隔膜将阀体下部腔与阀盖内腔隔开，使隔膜上部的阀杆，阀瓣等内件与介质完全隔离，由於流道平滑，流阻更小，可获得更大的流量。省去填料密封结构，介质的内漏和外漏可同时避免。
●执行元件的膜件由于频繁的启闭易产生疲劳断裂，应视工况/介质特性可进行定期更换隔膜,维护费用低。
●G49J、G49F46衬胶/氟三通隔膜阀主要起到截断/分流管内介质之目的。
●衬里材料的多样性,可适用各种介质,塑料的防腐性能及推荐使用温度见“阀门及管路附件塑料衬里性能表。”

产品用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN1.0

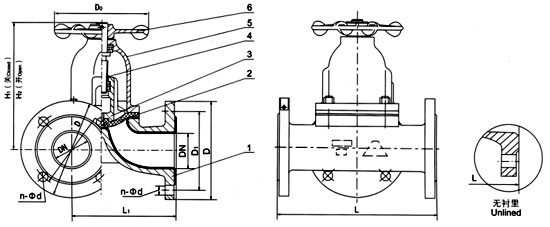

部件列表：1、阀体 2、隔膜 3、阀瓣 4、阀杆 5、阀盖 6、手轮

二、三通隔膜阀设计规范:
●设计与制造：GB/T12239、 BS5156
●结构长度：GB/T12221、JB1688、 BS5156　
●法兰尺寸：JB78、JB/T79、GB/T9113及用户要求　
●试验与检验：衬里电火花检测、压力按GB/T13927
● 驱动方式:手动、气动(常开或常闭)、电动

三、主要零部件材料：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体	HT250	WCB	CF8	CF8M	CF3	CF3M
2	隔膜	FEP(F46)/CR（氯丁橡胶）PFA(可溶F4)/FPDM（乙丙橡胶）
3	阀瓣	HT250/25#	25#	F304	F316	F304L	F316L
4	阀杆	25/2Cr13	2Cr13	F304	F316	F304L	F316L
5	阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
6	手轮	铸铁/钢

四、测试：

衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

五、结构特点：

隔膜阀是一种特殊形式的截止阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

六、凯斯特牌G49J三通隔膜阀主要尺寸及重量：

DN mm	公称压力 MPa	工作压力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	质量
25	1．0	1．0	160	96	115	85	4-14	108	120	66	5．5
32			180	118	135	100	4-18	138	157	96	8．5
40			200	135	145	110	4-18	147	167	96	12．5
50			230	150	160	125	4-18	167	192	96	17
65			290	182	180	145	4-18	194	229	165	24．5
80			310	210	195	160	4-18	212	252	230	33．5

订货须知：
一、①G49J三通隔膜阀产品名称与型号②G49J三通隔膜阀口径③G49J三通隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的G49J三通隔膜阀型号，请按G49J三通隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
