X43W系列二通法兰式旋塞阀

- 产品型号:
- X43W
- 产品口径:
- 18-300mm
- 产品压力:
- 1.0～2.5MPa
- 产品材质:
- 铸铁、铸钢、不锈钢
联系我们

产品说明

一、产品[X43系列二通法兰式旋塞阀]的详细资料：

产品型号：X43W-1.0P/R、X43T-1.0C、X43W-1.0Ni

产品名称：二通法兰式旋塞阀

软密封卡套旋塞阀的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套,阀门没有空腔给介质积聚,金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况、双向流动，使用安装更方便。卡套软密封旋塞阀适用于公称压力CLASS150～CLASS900，工作温度为-29℃～180℃的石油、化工、制药、化肥、电力行业等。

应用范围:软密封卡套旋塞阀适用于公称压力CLASS150～CLASS900，工作温度为-29℃～180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

结构特点:

1、卡套软密封旋塞阀产品结构合理、密封可靠、性能优良、造型美观。

2、它的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。

3、软密封卡套旋塞阀阀门没有空腔给介质积聚。

4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。

5、软密封卡套旋塞阀双向流动，使用安装更方便。

6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

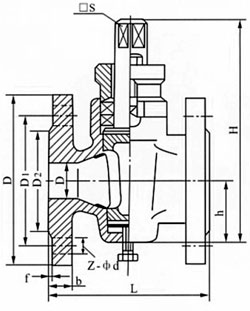

尺寸图

二、X43W主要性能规范：

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
型号	公称压力 PN（MPa）	壳体	密封	适用介质	工作温度（℃）
X43W-1.0C	1.0	1.5	1.1	煤气、油品	≤200
X43W-1.0P	1.0	1.5	1.1	硝酸类	≤250
X43W-1.0R	1.0	1.5	1.1	醋酸类	-20~150

三、凯斯特牌X43W不锈钢法兰式旋塞阀主要尺寸：

型号	公称通径DN（mm）	尺寸（mm）
型号	公称通径DN（mm）	L	D	D1	D2	f	b	Z-￠d	□S	h	H
X43W-1.0C X43T-1.0P X43W-1.0R X43W-1.0Ni	15	80	95	65	45	2	14	4-￠14	14	26	99
	20	90	105	75	55	2	16	4-￠14	14	34	124
	25	110	115	85	65	2	16	4-￠14	17	38	133
	32	115	135	100	78	2	18	4-￠18	19	45	152
	40	150	145	110	85	3	18	4-￠18	22	55	212
	50	170	160	125	100	3	20	4-￠18	27	74	260
	65	220	180	145	120	3	20	4-￠18	32	82	295
	80	250	195	160	135	3	22	4-￠18	36	95	327
	100	300	215	180	155	3	26	8-￠18	46	135	425
	125	350	245	210	185	3	24	8-￠18	50	154	482
	150	400	280	240	210	3	24	8-￠23	55	172	512
	200	480	335	295	265	3	24	8-￠23	75	195	605
	250	530	390	350	320	3	28	12-￠23	85	230	660
	300	610	440	400	368	3	30	12-￠23	100	263	760

四、X43W主要零件材料：

零件名称	阀体	塞子	填料压盖	填料
X43W-1.0C	铸铜	铸钢	可锻铸铁	油浸石棉盘根柔性石墨
X43W-1.0P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢
X43W-1.0R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	铬镍钼钛不锈钢

美标X43F软密封卡套旋塞阀详细资料:

一、X43F产品性能规范:

公称压力(LB)	壳体试验压力(MPa)	密封试验压力(MPa)	适用温度(℃)	使用介质
150	3.0	2.2	≤180℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

二、标准规范:

设计制造标准：API599，API6D

结构长度标准：ASME B16.10

连接法兰标准：ASME B16.5

压力温度等级：ASME B16.34

试验检验标准：API598.API6D

三、X43F零件材料与工况:

序号	名称	材质
1	阀体	ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
2	卡套	PTFE
3	塞子	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
4	垫片	柔性石墨+不锈钢
5	调整垫	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
6	阀盖	ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
7	调整螺栓	ASTM A193-B7,A320-B8,A193-B8M
8	六角螺母	ASTM A194-2H,A194-8,A194-8M
9	螺栓	ASTM A193-B7,A320-B8,A913-B8M
10	手柄	ASTM A105-WCB

四、X43F主要外形连接尺寸:

型号		X43F-150LB
压力等级		150LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量（kg）		8.5	9.5	10.5	12	14	18	22	26	40	60	70	130	219	381	520

注:四寸及以上为蜗轮操作4"

型号		X43F-300LB
压力等级		300LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量（kg）		9.5	10.5	12	14	16	20	24	29	53	75	85	185	230	390	550

注:四寸及以上为蜗轮操作4"

型号		X43F-600LB
压力等级		600LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量（kg）		11	13	17	20	23	27	31	36	72	98	141	245	330	515	710

注:四寸及以上为蜗轮操作4"

型号		X43F-900LB
压力等级		900LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量（kg）		13	16	21	24	28	32	40	47	91	117	165	285	420	610	860

订货须知：
一、①不锈钢法兰式旋塞阀产品名称与型号②不锈钢法兰式旋塞阀口径③不锈钢法兰式旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的不锈钢法兰式旋塞阀型号，请按不锈钢法兰式旋塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
