BX43W不锈钢保温旋塞阀

- 产品型号:
- BX43W
- 产品口径:
- 20-300mm
- 产品压力:
- 1.0～2.5MPa
- 产品材质:
- 铸钢、不锈钢
联系我们

产品说明

一、产品[BX43W-1.0P/R型二通保温旋塞阀]的详细资料：

产品型号：BX43W-1.0P/R

产品名称：不锈钢二通保温旋塞阀

产品特点：BX43W-1.0P/R/C型二通保温旋塞阀的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭通道的目的。主要供开启和关闭管道和设备介质之用。该阀主要优点：适用于经常操作，启闭迅速、轻便。流体阻力小。结构简单，相对体积小，重量轻，便于维修。密封性能好，不受安装方向的限制，介质的流向可任意。无振动，噪声小。

二、BX43W二通保温旋塞阀主要性能规范：

型号	公称压力 PN（MPa）	试验压力PS（MPa）		工作压力 P（MPa）	适用介质	工作温度（℃）
型号	公称压力 PN（MPa）	壳体	密封	工作压力 P（MPa）	适用介质	工作温度（℃）
BX43W-1.0P	1.0	1.5	1.1	1.0	硝酸类等	≤250
BX43W-1.0C	1.0	1.5	1.1	1.0	非腐蚀、弱腐蚀	≤200

三、BX43W二通保温旋塞阀主要材料

零件名称	阀体、塞子	填料
BX43W-1.0P BX43W-1.0R	不锈钢	石墨盘根+304
BX43W-1.0C	铸钢	石墨盘根+304

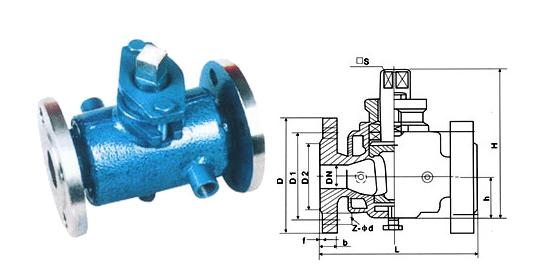

四、BX43W-1.0P/R/C二通保温旋塞阀结构图：

五、BX43W二通保温旋塞阀主要尺寸：

口径（DN）	L		D	D1	D2	z-φd
20	90	150	105	75	55	4╳14
25	110	160	115	85	65	4╳14
32	115	190	135	100	78	4╳18
40	150	200	145	110	85	4╳18
50	170	220	160	125	100	4╳18
65	220	280	180	145	120	4╳18
80	250	300	195	160	135	4╳18
100	300	340	215	180	155	8╳18
125	350		245	210	185	8╳18
150	400		280	240	210	8╳23
200	450		335	295	265	8╳23
250	530		390	350	320	8╳23
300	580		440	400	368	8╳23

订货须知：
一、①不锈钢二通保温旋塞阀产品名称与型号②不锈钢二通保温旋塞阀口径③不锈钢二通保温旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的不锈钢二通保温旋塞阀型号，请按不锈钢二通保温旋塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
