X47W油密封旋塞阀

- 产品型号:
- X47W
- 产品口径:
- 50-300mm
- 产品压力:
- 1.0-2.5MPa
- 产品材质:
- 铸铁、铸钢、不锈钢
联系我们

产品说明

一、产品[X47W油密封旋塞阀]的详细资料:

X47W油密封旋塞阀在阀体和旋塞上有油槽，在旋转柄上可注入密封脂的止回阀，靠注入密封脂加强密封性能。X47W油密封旋塞阀的阀体和阀盖连接采用螺栓，阀体和阀盖间有调整垫，该调整垫既要保证阀体与阀盖的密封，又要保证旋塞和阀体间密封性能。 X47W油密封旋塞阀适用于石油、天然气等管道。

主要优点如下：1)适用于经常操作，启闭迅速、轻便。 2)流体阻力小。 3)结构简单，相对体积小，重量轻，便于维修。 4)密封性能好 5)不受安装方向的限制，介质的流向可任意。 6) 无振动，噪声小。

产品名称：油密封旋塞阀

二、主要性能规范：

公称压力PN(MPa)	试验压力PS(MPa)		工作压力P（MPa）	适用介质	适用温度(℃)聚四氟乙烯
	壳体	密封
1.0	1.5	1.1	1.0	煤气、油品	≤100

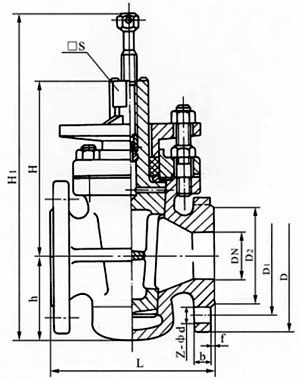

三、凯斯特牌X47油密封旋塞阀主要尺寸：

公称通径DN（mm）	尺寸（mm）
公称通径DN（mm）	L	D	D1	D2	□S	Z-∮d	H1
50	170	160	125	100	32	4-∮18	315
65	220	180	145	120	36	4-∮18	360
80	250	195	160	135	46	4-∮18	455
100	300	215	180	155	50	8-∮18	500
125	350	245	210	185	55	8-∮18	510
150	400	280	240	210	60	8-∮23	605
200	480	335	295	265	60	8-∮23	760
250	530	390	350	320	85	12-∮23	800
300	610	440	400	368	100	12-∮23	820

四、主要零件材料：

零件名称	阀体、塞子	填料	垫片
材料	灰铸铁	橡胶石棉盘根	橡胶石棉板

订货须知：
一、①X47油密封旋塞阀产品名称与型号②X47油密封旋塞阀口径③X47油密封旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的X47油密封旋塞阀型号，请按X47油密封旋塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
