BAX107X活塞式安全泄压/持压阀

- 产品型号:
- BAX107X
- 产品口径:
- 40~160mm
- 产品压力:
- 0.6-2.5mpa
- 产品材质:
- 铸铁铸钢不锈钢
联系我们

产品说明

一、产品[BAX107X活塞式安全泄压/持压阀]的详细资料：

产品型号：BAX107X

产品名称：活塞式安全泄压/持压阀

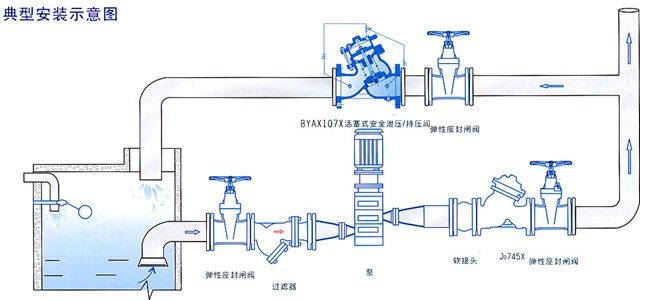

产品特点： BAX107X活塞式安全泄压/持压阀是安装在高层建筑、消防给水系统以及其它给水系统的管道上，当给水管道中压力超过泄压阀设定压力时，泄压阀自动开启快速泄压，保护管线的安全，也可作持压阀用，保障主阀上游的供水压力。能准确保持不边的安全设定压力，一旦超压，泄压阀迅速打开，及时泄压。关闭平稳可靠，消除压力余波。

结构特点:

BAX107X活塞式安全泄压/持压阀由主阀和针型调节阀、导阀、球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力。本产品利用针型调节阀、导阀进行水压自力控制，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠。

工作原理:

当管道从进水端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。

当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。由于导阀的排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。调节导阀弹簧即可设定出口压力。

工作特点 :

1、压力控制稳定可靠。导阀、主阀连续工作，下游压力变化连续、平稳，受进口压力影响小。

2、操作方便。工作压力调定后，当上游压力或流量变动时主阀自动调节，稳定了下游压力。

3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

功能与用途:

本阀门一般安装在供水管网系统的上游，实现对其下游管网或装置的减压稳压功能。

本系列阀门产品广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。

二、主要性能参数:

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	调压范围(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	0-1.0	水	0-80
1.6	2.4	1.76	0-1.6
2.5	3.75	2.75	0-2.5

三、主要零部件材料：

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金/2Cr13
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
缸套活塞(活塞型)	2Cr13
膜片(膜片型)	夹织物丁腈橡胶
调节阀球阀	铜合金
过滤器	不锈钢

部件列表：1、压力表2、过滤器3、控制导阀4、流量调节阀5、主阀

四、凯斯特牌活塞式安全泄压/持压阀主要外形连接尺寸：

DN	L	H	D mm			D1 mm			B mm			D2 mm			n-Φd
DN	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
40	205	300	150	150	150	110	110	110	18	18	18	88	88	84	4-17.5	4-17.5	4-18
50	205	300	165	165	165	125	125	125	20	20	20	102	102	99	4-17.5	4-17.5	4-18
65	216	337	185	185	185	145	145	145	20	20	22	122	122	118	4-17.5	4-17.5	8-18
80	250	467	200	200	200	160	160	160	22	22	24	133	133	132	8-17.5	8-17.5	8-18
100	320	520	220	220	235	180	180	190	24	24	24	158	158	156	8-17.5	8-17.5	8-22
125	365	580	250	250	270	210	210	220	26	26	26	184	184	184	8-17.5	8-17.5	8-26
150	415	640	285	285	300	240	240	250	26	26	28	212	212	211	8-22	8-22	8-26
200	500	778	340	340	360	295	295	310	28	30	30	268	268	274	8-22	12-22	12-26
250	605	889	395	405	425	350	355	370	28	32	32	320	320	330	12-22	12-26	12-30
300	698	1010	445	460	485	400	410	430	28	32	34	370	370	389	12-22	12-26	16-30
350	787	1037	505	520	555	460	470	490	30	36	38	430	430	448	16-22	16-26	16-33
400	914	1264	565	580	620	515	525	550	32	38	40	482	482	503	16-26	16-30	16-36
450	978	1294	615	640	670	565	585	600	32	40	42	532	550	548	20-26	20-30	20-36
500	1150	1324	670	715	730	620	650	660	34	42	44	585	585	609	20-26	20-33	20-36
600	1300	1600	780	840	845	725	770	770	36	48	46	685	685	720	20-30	20-36	20-39
700	1450	1750	895	910	960	840	840	875	40	54	50	800	800	820	24-30	24-36	24-42
800	1550	1900	1015	1025	1085	950	950	990	44	58	54	905	905	925	24-33	24-39	24-48
900	1650	2100	1115	1125	1185	1050	1050	1090	46	62	58	1005	1005	1028	28-33	28-39	28-48
1000	1800	2400	1230	1255	1320	1160	1170	1210	50	66	62	1110	1110	1140	28-36	28-42	28-56
1200	2050	2950	1455	1485	1530	1380	1390	1420	56	52	70	1330	1328	1350	32-39	32-48	32-55
1400	2200	3180	1675	1685	1755	1590	1590	1640	62	58	76	1530	1530	1560	36-42	36-48	36-60
1600	2400	3400	1915	1930	1955	1820	1820	1860	68	64	84	1750	1750	1780	40-48	40-55	40-60

订货须知：
一、①活塞式安全泄压/持压阀产品名称与型号②活塞式安全泄压/持压阀口径③活塞式安全泄压/持压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的活塞式安全泄压/持压阀型号，请按活塞式安全泄压/持压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
