公称压(Mpa)
|
壳体试验压力(MPa)
|
密封试验压力(MPa)
|
适用介质
|
介质温度(℃)
|
|
1.0
|
1.5
|
1.1
|
水
|
0-80
|
|
1.6
|
2.4
|
1.8
|
三、H142X液压水位控制阀主要零件材料:
|
序号
|
零件名称
|
零件材料
|
|
1
|
阀体 阀盖
|
铸铁、铸钢、不锈钢
|
|
2
|
阀座 阀盘
|
碳钢、不锈钢
|
|
3
|
密封圈 O型圈
|
丁腈橡胶
|
|
4
|
阀杆
|
2Cr13
|
|
5
|
活塞
|
铸钢
|
|
6
|
膜片(膜片型)
|
夹织物丁腈橡胶
|
|
7
|
调节阀 球阀
|
铜合金
|
|
8
|
浮球
|
不锈钢
|
|
9
|
过滤器
|
不锈钢
|
注:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
四、H142X液压水位控制阀主要安装尺寸： (单位:mm)
|
DN
|
L
|
H
|
H1
|
G螺纹
|
D
|
D1
|
D2
|
n-Φd
|
||||
|
PN1.0
|
PN1.6
|
PN1.0
|
PN1.6
|
PN1.0
|
PN1.6
|
PN1.0
|
PN1.6
|
|||||
|
50
|
115
|
243
|
115
|
1/2
|
165
|
165
|
125
|
125
|
99
|
99
|
4-18
|
4-18
|
|
65
|
125
|
258
|
125
|
1/2
|
185
|
185
|
145
|
145
|
118
|
118
|
4-18
|
4-18
|
|
80
|
145
|
328
|
145
|
1/2
|
200
|
200
|
160
|
160
|
1132
|
132
|
8-18
|
8-18
|
|
100
|
160
|
350
|
160
|
1/2
|
220
|
220
|
180
|
180
|
156
|
156
|
8-18
|
8-18
|
|
125
|
165
|
360
|
165
|
3/4
|
250
|
250
|
210
|
210
|
184
|
184
|
8-18
|
8-18
|
|
150
|
200
|
415
|
180
|
1
|
285
|
285
|
240
|
240
|
211
|
211
|
8-22
|
8-22
|
|
200
|
230
|
485
|
215
|
1
|
340
|
340
|
295
|
295
|
266
|
266
|
8-22
|
12-22
|
|
250
|
260
|
555
|
245
|
1
|
395
|
405
|
350
|
355
|
319
|
319
|
12-22
|
12-26
|
|
300
|
290
|
620
|
260
|
1-1/4
|
445
|
460
|
400
|
410
|
370
|
370
|
12-22
|
12-26
|
|
350
|
325
|
715
|
310
|
1-1/4
|
505
|
520
|
460
|
470
|
429
|
429
|
16-22
|
16-26
|
注: 1. 法兰尺寸：GB/T9113、JB/T79、用户要求。2.如客户需要其它规格,请将型号传真至我司销售部!

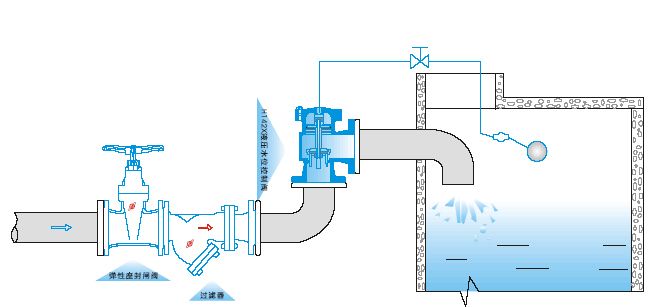

五、H142X液压水位控制阀安装示意图:
