手 动
|
G41F3(堰式)
|
气 动
|
G641F3(往复式)
|
|
G41F46(堰式)
|
G641F46(往复式)
|
||
|
G45F3(堰式)
|
G6B41F3(常闭式)
|
||
|
G45F46(堰式)
|
G6B41F46(常闭式)
|
||
|
电 动
|
G9B41F3(防爆型)
|
电 动
|
G941F3(普通型)
|
|
G9B41F46(防爆型)
|
G941F46(普通型)
|
三、G41F衬氟隔膜阀性能规范：
|
|
堰 式
|
直流式
|
|
公称通径(mm)
|
DN15~300
|
|
|
公称压力(Mpa)
|
PN1.0、PN1.6
|
|
|
阀门材料
|
灰铸铁、碳钢、不锈钢
|
|
|
衬里材料
|
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE
|
|
|
适用介质
|
详见防腐衬里材料
|
|
|
工作温度(℃)
|
||
|
设计制造
|
GB/T12239-1989、BS 5156
|
|
|
结构长度
|
GB/T 12221-1989、JB 1688-75
|
|
|
连接法兰
|
JB/T 82.1-94、GB/T9113.1-2000
|
|
|
压力试验
|
GB/T 13927-1992
|
|
|
传动方式
|
手动、气动、电动
|
|
四、衬里隔膜阀主要零部件材料：
|
序号
|
零件名称
|
材质
|
序号
|
零件名称
|
材质
|
|
1
|
螺柱
|
不锈钢、铜
|
10
|
滚动轴承
|
单向推力轴承
|
|
2
|
指示灯
|
钢
|
11
|
螺母
|
不锈钢、铜
|
|
3
|
限位置
|
聚碳酸脂
|
12
|
螺栓
|
不锈钢、铜
|
|
4
|
手轮
|
ABS ABS
|
13
|
阀体
|
RPP ABS PVDF RPP ASB PVDF
|
|
5
|
压紧螺母
|
不锈钢、RPP
|
14
|
垫膜
|
橡胶
|
|
6
|
衬环
|
PP
|
15
|
隔膜片
|
F46 PVDF F46 PVDF
|
|
7
|
螺母
|
铸铁、钢、铜
|
16
|
铸
|
钢、不锈钢
|
|
8
|
阀杆
|
不锈铜、钢
|
17
|
阀瓣
|
铸铁、不锈钢
|
|
9
|
阀盖
|
RPP ABS PVDF
|
-
|
-
|
-
|

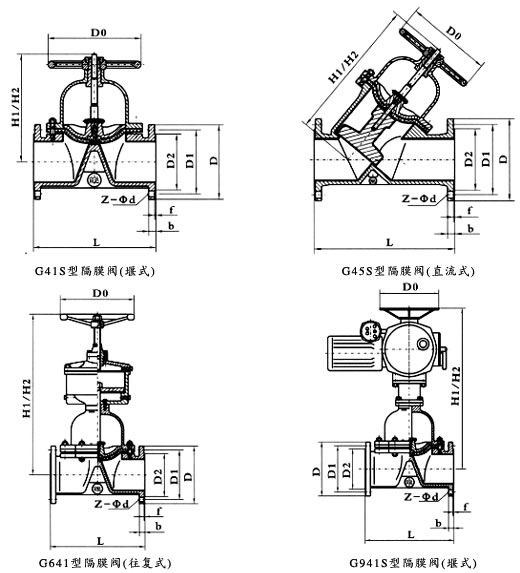

五、G41F-10衬氟隔膜阀外形连接尺寸及重量：
|
公称通径
|
标准值
|
参考值
|
||||||||||
|
DN
(mm)
|
NPS
(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H1
|
H2
|
W(kg)
|
|
PN1.0(MPa)
|
||||||||||||
|
15
|
1/2
|
125/108
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
100
|
105
|
110
|
3.5
|
|
20
|
3/4
|
135/117
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
100
|
115
|
125
|
4
|
|
25
|
1
|
145/127
|
115
|
865
|
65
|
2
|
16
|
4-φ14
|
120
|
120
|
135
|
5.5
|
|
32
|
11/4
|
160/146
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
120
|
125
|
150
|
8
|
|
40
|
11/2
|
180/159
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
140
|
135
|
175
|
11
|
|
50
|
2
|
210/190
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
140
|
155
|
195
|
14
|
|
65
|
21/2
|
250/216
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
200
|
170
|
200
|
23
|
|
80
|
3
|
300/254
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
200
|
200
|
255
|
29
|
|
100
|
4
|
350/305
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
280
|
270
|
325
|
46
|
|
125
|
5
|
400/356
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
320
|
335
|
405
|
70
|
|
150
|
6
|
460/406
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
320
|
370
|
450
|
95
|
|
200
|
8
|
570/521
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
400
|
480
|
600
|
170
|
|
250
|
10
|
680/635
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
500
|
545
|
620
|
270
|
|
300
|
12
|
790/749
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
500
|
585
|
680
|
320
|
六、G41F-16衬氟隔膜阀主要连接尺寸及重量：
|
公称通径
|
标准值
|
参考值
|
||||||||||
|
DN
(mm)
|
NPS
(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H1
|
H2
|
W(kg)
|
|
PN1.6(MPa)
|
||||||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
120
|
110
|
115
|
4
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
120
|
120
|
130
|
5
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
140
|
125
|
140
|
6
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
140
|
130
|
155
|
9
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
160
|
140
|
180
|
12
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
160
|
160
|
200
|
15
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
200
|
175
|
205
|
24
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
200
|
205
|
260
|
30
|
|
10
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
280
|
275
|
330
|
48
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
320
|
340
|
410
|
75
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
320
|
375
|
460
|
105
|
|
200
|
8
|
600
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
400
|
485
|
605
|
182
|
|
250
|
10
|
730
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
500
|
550
|
625
|
295
|
|
300
|
12
|
850
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
500
|
590
|
685
|
345
|
订货须知：
一、①衬氟隔膜阀产品名称与型号②衬氟隔膜阀口径③衬氟隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特的衬氟隔膜阀型号，请按衬氟隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
