X61F承插焊式卡套式旋塞阀

- 产品型号:
- X61F
- 产品口径:
- 1/2¨～4¨
- 产品压力:
- 150Lb～1500Lb
- 产品材质:
- 铸钢、铸铁、不锈钢
联系我们

产品说明

一、产品[X61F承插焊式卡套式旋塞阀]的详细资料：

产品型号：X61F

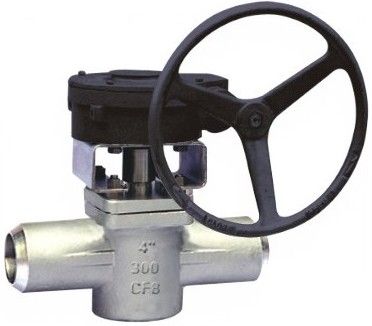

产品名称：美标承插焊式卡套式旋塞阀

美标承插焊卡套旋塞阀适用于公称压力CLASS150～CLASS600LB，工作温度为-29℃～180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

结构特点：

1、产品结构合理、密封可靠、性能优良、造型美观。

2、承插焊卡套旋塞阀的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。

3、阀门没有空腔给介质积聚。

4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。

5、双向流动，使用安装更方便。

6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

二、执行标准：

结构长度	承插端尺寸	检查验收
ANSI B16.10	ANSI B16.5	API 598

三、主要性能规范：

型号	压力级(LB)	试验压力PS(MPa)			适用介质	适用温度(℃)聚四氟乙烯
		壳体	密封(水)	低压密封(气)
X61F-150(LB)C X61F-300(LB)C X61F-600(LB)C	150	3.0	2.2	0.5~0.7	水、蒸汽、油品	≤150
	300	7.8	5.6
	600	15.3	11.2
X61F-150(LB)C X61F-300(LB)C X61F-600(LB)C	150	3.0	2.2	0.5~0.7	硝酸类	≤150
	300	7.8	5.6
	600	15.3	11.2
X61F-150(LB)C X61F-300(LB)C X61F-600(LB)C	150	3.0	2.2	0.5~0.7	硝酸类	≤150
	300	7.8	5.6
	600	15.3	11.2

四、凯斯特牌卡套式旋塞阀外形及连接尺寸：

压力	公称通径		尺寸（mm）
压力	NPS（inch）	（mm）	d1	d2	L	b	H	D0
150 LB	1/2	13	21.8±0.1	38	108	10	110	160
	3/4	19	27.2±0.1	43	117	13	115	160
	1	25	33.9±0.1	49	127	13	115	190
	11/4	32	42.7±0.1	56	140	13	135	190
	11/2	38	48.8±0.1	65	165	13	140	240
	2	51	61.2±0.1	78	178	16	150	305
	21/2	64	74±0.2	90	190	16	165	305
	3	78	90±0.15	105	203	16	180	450
	4	102	115.6±0.15	126	229	19	380	500

五、凯斯特牌卡套式旋塞阀外形及连接尺寸：

压力	公称通径（英寸）	尺寸（mm）
压力	公称通径（英寸）	d	d1	d2	L	b	H	D0
150Lb	1/2	13	21.8±0.1	38	140	10	110	175
	3/4	19	27.2±0.1	43	152	13	115	175
	1	25	33.9±0.1	49	165	13	115	175
	11/4	32	42.7±0.1	56	178	13	135	220
	11/2	38	48.8±0.1	65	190	13	140	280
	2	51	61.2±0.1	78	216	16	150	305
	21/2	64	74±0.2	90	241	16	165	350
	3	78	90±0.15	105	283	16	180	450
	4	102	115.6±0.15	126	305	19	380	300
600Lb	1/2	13	21.8±0.1	38	165	10	110	175
	3/4	19	27.2±0.1	46	190	13	115	175
	1	25	33.9±0.1	52	216	13	115	220
	11/4	32	42.7±0.1	60	229	13	135	280
	11/2	38	48.8±0.1	70	241	13	140	305
	2	51	61.2±0.1	82	292	16	150	350
	21/2	64	74±0.2	98	330	16	165	450
	3	76	90±0.15	115	356	16	180	500
	4	102	115.6±0.15	136	432	19	380	--

六、主要零件材料：

零件名称	阀体、阀盖	旋塞	衬套、填料、垫片	螺栓
X61F-150（Lb）C X61F-150（Lb）C	WCB	2Cr13	PTFE	35CrMo
X61F-150（Lb）P X61F-150（Lb）P	CF8	304	PTFE	1Cr17Ni2
X61F-150（Lb）R X61F-150（Lb）R	CF8M	316	PTFE	1Cr17Ni2

订货须知：
一、①卡套式旋塞阀产品名称与型号②卡套式旋塞阀口径③卡套式旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的卡套式旋塞阀型号，请按卡套式旋塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
