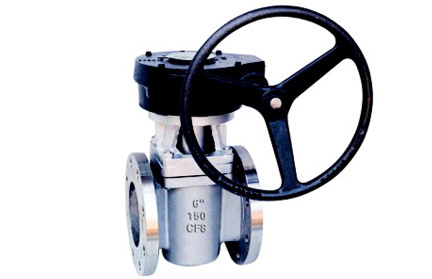

X41F法兰卡套式美标旋塞阀

- 产品型号:
- HD7B41X
- 产品口径:
- 500-2400mm
- 产品压力:
- 0.25MPa,0.6MPa,1.0MPa
- 产品材质:
- 灰铸铁，球墨铸铁，碳钢，不锈钢，NBR
联系我们

产品说明

一、产品[X41F法兰卡套式旋塞阀]的详细资料：

产品名称：法兰卡套式旋塞阀

产品特点：美标卡套式软密封旋塞阀适用于公称压力CLASS150-900LBS，工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

◆其主要结构特点

1、产品结构合理、密封可靠、性能优良、造型美观。2、它的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。3、阀门没有空腔给介质积聚。4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。5、双向流动，使用安装更方便。6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

二、执行标准：

项目	设计	压力-温度标准	结构长度	法兰连接尺寸	试验与检验
标准	ANSI B16.34API600	ANSI B16.34	ANSI B16.10	ANSI B16.5	API 598

四、主要性能规范：

公称压力	强度试验		水密封试验		气密封试验
公称压力	MPa	Lbf/in²	MPa	Lbf/in²	MPa	Lbf/in²
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

三、主要零部件材料：

阀体、阀盖	塞体	调节阀	调节垫片	O形圈	工作温度	适用介质
WCB	WCB	F6	PTFE 增强PTFE	氟橡胶	-29～340℃	水、蒸汽、天然气、石油、石油产品、硝酸、醋酸
A105	A105	F6
CF8	F304	F304
CF3	F316	F316	PTFE		耐酸220℃
CF8M	F304L	F304L
CF3M	F316L	F316L

五、凯斯特牌美标旋塞阀主要尺寸：

磅级	尺寸	d	L	D	D1	D2	b	z-φd	f	Lo	H	X	W
150	1/2	13	108	89	60	35	-	46	2	149	121	-	-
	3/4	19	117	98	70	43	-	46	2	149	121	-	-
	1	25	140	128	79	51	11	46	2	181	124	-	-
	2^1/2	38	165	127	98	73	14	46	2	229	140	-	-
	2	51	178	152	121	92	16	49	2	305	159	-	-
	2^1/2	64	191	178	140	105	17	49	2	460	191	-	-
	3	76	203	191	152	127	19	49	2	460	191	-	-
	4	102	229	229	191	157	24	89	2	762	229	-	-
	6	152	267	279	241	216	25	8-22	2	-	536	222	305
	8	203	292	343	298	270	29	8-22	2	-	565	400	460
	10	254	330	406	362	324	30	12-25	2	-	616	400	460
300	1/2	13	140	95	67	35	14	46	2	149	121	-	-
	3/4	19	152	117	83	43	16	49	2	149	121	-	-
	1	25	159	124	89	51	17	49	2	181	124	-	-
	2^1/2	38	191	156	114	73	21	4-22	2	229	140	-	-
	2	51	216	165	127	92	22	89	2	305	159	-	-
	2^1/2	64	241	191	149	105	25	8-22	2	460	191	-	-
	3	76	283	210	168	127	29	8-22	2	460	191	-	-
	4	102	305	254	200	157	32	8-22	2	762	229	-	-
	6	152	403	318	270	216	37	12-22	2	-	546	222	305
	8	203	419	381	300	270	41	12-25	2	-	565	400	460
	10	254	457	445	387	324	48	16-29	2	-	616	400	460

订货须知：

一、①美标旋塞阀产品名称与型号②美标旋塞阀口径③美标旋塞阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定的美标旋塞阀型号，请按美标旋塞阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。

感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
