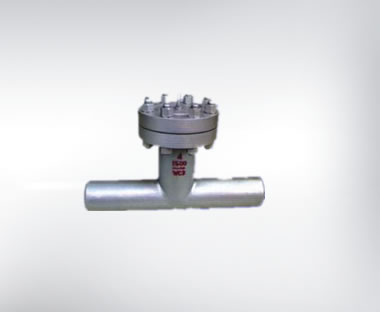

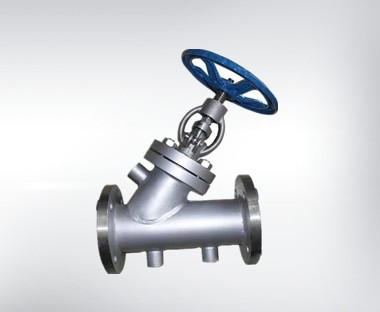

U45SM直流式柱塞阀

- 产品型号:
- H76W H76H
- 产品口径:
- 2-48
- 产品压力:
- 1.0-4.0MPa 150-600LB
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[柱塞阀]的详细资料：

产品名称：直流式柱塞阀

产品特点：凯斯特牌直流式柱塞阀最大的优点是介质在内流动平衡转弯拐角少。直通式流线为形角式流线为形而直流式流线为形，根据对三种截止阀，流阻系数的测定DN100mm，直通式截止阀流阻系数为4.1 ，DN100mm角式截止阀流阻系数为3.8，而DN100mm直流式截止阀流阻系数为0.5,阻力大大降低。

尺寸图

二、凯斯特牌U45SM直流式柱塞阀主要连接、结构尺寸：

DN(mm) 尺寸（mm）	U45SM-16C、P、R U45H-16C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	622	698	787	914
H	180	200	220	260	280	310	350	390	430	460	550	650	750	860	980	1110
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
T	12	12	12	12	13	13	12	17	17	19	21	23	27	28	30	32
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30

DN(mm) 尺寸（mm）	U45SM-25C、P、R U45H-25C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	622	698	787	914
H	180	200	220	260	280	310	350	390	430	470	550	650	750	860	990	1110
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
T	14	14	14	15	15	17	19	19	21	25	27	31	33	36	40	44
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34

订货须知：
一、①U45SM直流式柱塞阀产品名称与型号②U45SM直流式柱塞阀口径③U45SM直流式柱塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的U45SM直流式柱塞阀型号，请按U45SM直流式柱塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
