UJ941H电动柱塞阀

- 产品型号:
- H41W-16/40
- 产品口径:
- 15-200mm
- 产品压力:
- 1.0-4.0MPa
- 产品材质:
- 不锈钢
联系我们

产品说明

一、产品[UJ941H柱塞阀]的详细资料：

产品名称：电动柱塞阀

产品特点：凯斯特牌电动柱塞阀外形分Z字形和腰鼓形两种，但内部结构和零件尺寸完全相同。有金属和非金属密封。电动头来采用扬州和天津市阀门公司（原天津第二通用机械厂）引进美国依米托克（Limitorque）技术生产的SMC系列多回转型电动装置，这种电动装置在国内属于上乘，其产品被我厂长期使用.

二、凯斯特牌电动柱塞阀主要连接、结构尺寸：

DN(mm) 尺寸（mm）	（UJ941H） U941SM
DN(mm) 尺寸（mm）	50	65	80	100	125	150	200	250	300	350	400	450	500
L	230	290	310	350	400	480	600	730	850	980	1100	1200	1250
型号	SMC-03	SMC-00	SMC-00	SMC-00	SMC-0 SMC-1	SMC-0 SMC-1	SMC-1	SMC-1 SMC-2	SMC-1 SMC-2	SMC-1 SMC-2	SMC-1	SMC-2	SMC-3
W	865	910	910	910	940 1052	940 1052	1052	1052 1150	1052 1150	1052 1150	1150	1150
D	165	185	200	235	270	300	360 （375）	425 （450）	485 （515）	555 （580）	620 （666）	670 （685）	730 （755）
K	125	145	160	190	220	250	310 （320）	370 （385）	430 （450）	490 （510）	550 （585）	600 （610）	660 （670）
D1	99	118	132	156	184	211	274 （284）	330 （345）	389 （409）	448 （465）	503 （535）	548 （560）	609 （615）
t	20	22	24	24	26	28	30 （34）	32 （38）	34 （42）	38 （46）	40 （50）	42 （50）	44 （52）
n-φ	4-18	8-18	8-18	8-22	8-26	8-26	12-26 （12-30）	12-30 （12-33）	16-30（16-33）	16-33 （16-36）	16-36 （16-39）	20-36 （20-39）	20-36 （20-42）

三、本厂生产的电动柱塞阀所需的力距参数表：

DN(mm) 尺寸（mm）	U941SM-25(40) (N.m)
DN(mm) 尺寸（mm）	50	65	80	100	125	150	200	250	300	350	400	450	500
PN2.5	120	220	240	320	480	550	1100	1400	1500	1800	2400	3000	4000
PN4.0	250	300	340	500	600	1000	2000	2600	2800	3400	4000	5000	5800

四、SMC系列阀门电动装置技术参数：

DN(mm) 尺寸（mm）	允许输出转矩（N.m）	速比范围	允许推力（KN）	允许阀杆直径（㎜）	参考重量（㎏）
SMC-04	110	18-90	35	26	40-45
SMC-03	270	15-130	45	38	60-70
SMC-00	500	11-148	90	50	100-110
SMC-0	970	12-198	150	65	130-150
SMC-1	1800	13-230	250	76	170-185
SMC-2	2700	10-200	300	89	190-210
SMC-3	5800	11-200	600	127	480-520

五、SMC系列典型规格技术参数：

DN(mm) 尺寸（mm）	输出转矩（N.m）	输出转速（r/min）	电机功率（kw）	电机堵转电流
SMC-04	110	18	0.2	7.42
SMC-04	110	36	0.3	9.31
SMC-03	200	18	0.4	12.04
SMC-03	270	24	0.6	17.15
SMC-00	500	18	0.6	17.15
SMC-00	500	36	1.5	38.85
SMC-0	700	18	1.1	29.68
SMC-0	970	18	1.5	38.85
SMC-1	1200	12	1.5	38.85
	1200	24	2.2	50.82
	1800	12	2.2	50.82
SMC-2	1800	24	3.0	65.03
	200	12	2.2	50.82
	2700	12	3.0	65.03
SMC-3	4000	12	4.0	74.20
SMC-3	5800	12	5.5	91.63

注：1、表中所列为典型规格的技术参数，用户如选用其它参数，订货时请说明。
2、表中电机堵转电流值为产品数值。

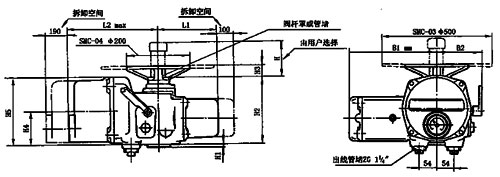

六、SMC-04和03外形尺寸：

尺寸图

代号型号	L1	L2	B1	B2	H1	H2	H3	H4	H5
SMC-04	185	346	243	140	3	212	35	108	213
SMC-03	202	373	387	198	3	259	43	134	239

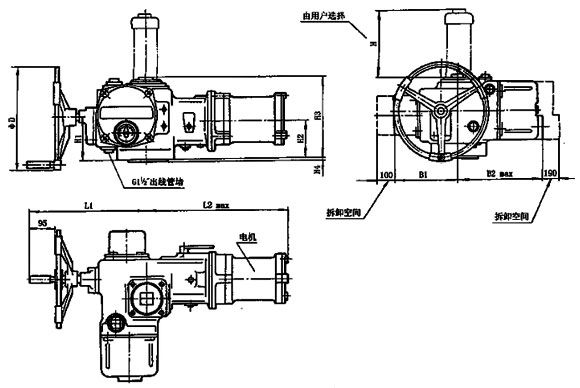

七、SMC-00、0、1和2外形尺寸：

尺寸图

代号型号	L1	L2	B1	B2	H1	H2	H3	H4	D
SMC-00	392	519	251	364	123	115	253	4	305
SMC-0	410	529	273	367	153	132	285	5	305
SMC-1	429	623	304	393	168	148	310	5	305
SMC-2	457	697	333	418	184	158	358	5	458

订货须知：
一、①电动柱塞阀产品名称与型号②电动柱塞阀口径③电动柱塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的电动柱塞阀型号，请按电动柱塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
