UZ41SM柱塞闸阀

- 产品型号:
- ZAZN
- 产品口径:
- DN25∽DN200
- 产品压力:
- 1.0、1.6、4.0、6.4
- 产品材质:
- HT200、ZG230-450 ZG1Cr18Ni9Ti等
联系我们

产品说明

一、产品[UZ41SM柱塞式闸阀]的详细资料：

产品名称：非金属密封柱塞式闸阀

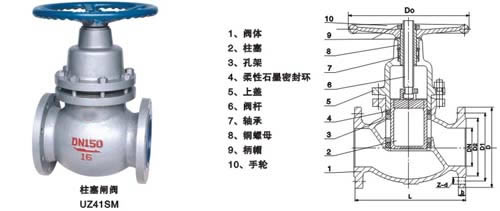

柱塞闸阀（UZ41SM）是由阀体、阀盖、阀杆、柱塞、导向套、密封环、手轮等零件组成 (如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座面完成阀门的开启与关闭功能。
在阀门中柱塞与密封环采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封从而耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高阀门的使用寿命。
柱塞闸阀是根据原有的闸阀连接尺寸设计制造的，由于闸阀在使用过程中出现外漏，密封环带复性较差，使用寿命短等缺点，本柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点，成为一种结构新颖的无泄漏柱塞闸阀。

二、柱塞型闸阀 性能规范

阀体材料	适用温度	适用介质	压力范围
铸钢	≤250℃	水、蒸汽、油品	PNl．6-4.0MPa
铸铁	≤180℃	水、蒸汽、油品	PNl．6
不锈钢	≤200℃	硝酸、醋酸	通径范围
含钼不锈钢	≤200℃	氮、氢、尿素等	DNl 5-400mm

三、柱塞型闸阀 试验压力

试验项目	试验介质	试验压力
压强试验	水	1.5PN
高压密封试验	水	1.1PN
低压气密封试验	气	0.5-O.7MPa

四、凯斯特牌柱塞闸阀主要连接、结构尺寸：

DN(mm) 尺寸（mm）	UZ41SM-16Y、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600
H	170	190	210	250	270	300	340	380	420	450	540	640	740	850	970	1100
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D1	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
t	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30

DN(mm) 尺寸（mm）	UZ41H-25C（Y、P、R）
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	240	250	265	280	300	325	350	400	450	500	550	600
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D1	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
t	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34

DN(mm) 尺寸（mm）	UZ41SM-25C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600
H	170	190	210	250	270	300	340	380	420	460	540	640	740	850	980	1100
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	640	490	550
D1	45	55	65	78	85	100	120	135	160	188	218	278	332	485	448	505
t	16	16	16	18	18	20	22	22	24	28	30	34	36	430	44	48
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-23	8-23	8-25	8-25	12-25	12-30	390	16-34	16-34

DN(mm) 尺寸（mm）	UZ41SM-40C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	265	270	280	300	325	350	400	450	500	550	600
H	180	200	220	260	280	310	350	380	430	470	550	650	750	860	990	1110
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	375	445	510	570	655
K	65	75	85	100	110	125	145	160	190	220	250	320	385	450	510	585
D1	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465	535
t	16	16	16	18	18	20	22	22	24	28	30	40	42	46	52	-
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-30	12-34	16-34	16-34	16-41

订货须知：
一、①柱塞闸阀产品名称与型号②柱塞闸阀口径③柱塞闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的柱塞闸阀型号，请按柱塞闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
