柱塞阀
UJ41H/Y金属密封柱塞阀
    • 产品型号:
    • ZAZQ、ZAZX型
    • 产品口径:
    • DN25∽DN200
    • 产品压力:
    • 1.0 、1.6 、4.0、 6.4
    • 产品材质:
    • 铸铁、铸钢、铸不锈钢
产品说明
  • 一、产品[UJ41H金属密封柱塞阀]的详细资料:
    产品名称:金属密封柱塞阀柱塞截止阀
    结构及特点
         柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。
         在阀门中柱塞与密封环间采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封,从而保证了阀门的密封性。杜绝了内泄漏。
         由于密封环采用回弹性强、耐磨性高的无毒新型密封材料,所以密封可靠、经久耐用,从而提高了阀门的使用寿命。
         本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点,成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。
    柱塞截止阀的运用范
    ●阀门设计、制造按:GBl2235《法兰连接钢截止阀升降式止回阀》的规定。
    ●阀门的结构长度按:GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选用。
    ●阀门连接法兰尺寸按:HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。
    ●阀门检查和试验按:GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。
    安装和维修
    ●本公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净,不必拆洗和更换。
    ●本阀门可在任意位置安装,介质流动方向见阀体上箭头所示。
    ●经过一段时间的使用,密封环如有磨损有渗漏必须先将阀门关闭后,再将中法兰螺栓均匀略加旋紧以至下渗漏即可,
    ●不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。
    二、应用规范:
    设计与制造
    柱塞阀、柱塞阀截止阀、GB12235,柱塞闸阀GB12234
    结构长度
    国标GB12221、部标JB97、美标ANSI、B16.10
    法兰结构尺寸
    JB81-59、HB5010-58、HG20592  20635、ANSI、B16.5
    检查和试验
    按GB/T13927-1992或IBJ16006-1990、API598之规定
    三、性能规范:
    阀体材料
    适用温度
    适用介质
    范围压力
    铸钢
    ≤425℃
    水、蒸气、石油
    PN1.6-10
    不锈钢
    ≤300℃
    硝酸、醋酸
    PN1.6-10
    含钼不锈钢
    ≤300℃
    氮、氢、氨、尿素
    PN1.6-10
    蒙乃尔
    ≤300℃
    氢、氟、酸
    PN1.6-10
    铬钼矾钢
    ≤600℃

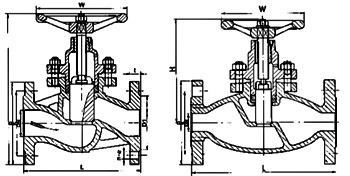

    四、凯斯特牌金属密封柱塞阀主要连接、结构尺寸:
    DN(mm)
    尺寸(mm)
    UJ41H-16C、Y、P、R
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    400
    L
    130
    150
    160
    180
    200
    230
    290
    310
    350
    400
    480
    495
    622
    698
    787
    914
    H
    170
    190
    210
    250
    270
    300
    340
    380
    420
    450
    540
    640
    740
    850
    970
    1100
    W
    100
    100
    120
    140
    160
    180
    200
    240
    270
    310
    340
    400
    520
    640
    760
    900
    D
    95
    105
    115
    135
    145
    160
    180
    195
    215
    245
    280
    335
    405
    460
    520
    580
    K
    65
    75
    85
    100
    110
    125
    145
    160
    180
    210
    240
    295
    355
    410
    470
    525
    D1
    45
    55
    65
    78
    85
    100
    120
    135
    155
    185
    210
    265
    320
    375
    435
    485
    t
    14
    14
    14
    16
    16
    16
    18
    20
    20
    22
    24
    26
    30
    30
    34
    36
    n-φ
    4-14
    4-14
    4-18
    4-18
    4-18
    4-18
    4-18
    8-18
    8-18
    8-18
    8-23
    12-23
    12-25
    12-25
    16-25
    16-30
    重量(千克)
    3.5
    4.5
    5.5
    8
    11.5
    15
    21
    30
    42
    55
    90
    142
    210
    290
    500
    -

    DN(mm)
    尺寸(mm)
    UJ41H(Y)-25C、P、R
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    400
    L
    130
    150
    160
    180
    200
    230
    290
    310
    350
    400
    480
    495
    622
    698
    787
    914
    H
    170
    190
    200
    230
    260
    280
    300
    370
    400
    420
    510
    590
    710
    830
    950
    1080
    W
    100
    100
    120
    140
    160
    180
    200
    240
    270
    310
    340
    400
    520
    540
    780
    900
    D
    95
    105
    115
    135
    145
    160
    180
    195
    230
    270
    200
    375
    445
    510
    570
    655
    K
    65
    75
    85
    100
    110
    125
    145
    160
    190
    220
    250
    320
    385
    450
    510
    585
    D1
    39
    50
    57
    65
    75
    87
    109
    120
    148
    175
    203
    259
    312
    363
    421
    473
    t
    16
    16
    16
    18
    18
    20
    22
    22
    24
    22
    30
    38
    42
    46
    52
    58
    n-φ
    4-14
    4-14
    4-18
    4-18
    4-18
    4-18
    4-18
    8-18
    8-23
    8-25
    8-25
    12-30
    12-34
    16-34
    16-34
    16-41

    DN(mm)
    尺寸(mm)
    UJ41H-40C、Y、P、R
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    400
    L
    130
    150
    160
    180
    200
    230
    290
    310
    350
    400
    480
    533
    622
    711
    838
    914
    H
    170
    190
    210
    250
    270
    300
    340
    380
    420
    460
    540
    640
    740
    850
    980
    1100
    W
    100
    100
    120
    140
    160
    180
    200
    240
    280
    310
    340
    400
    520
    640
    760
    900
    D
    95
    105
    115
    135
    145
    160
    180
    195
    230
    270
    300
    360
    425
    485
    550
    610
    K
    65
    75
    85
    100
    110
    125
    145
    160
    190
    220
    250
    310
    370
    430
    490
    550
    D1
    45
    55
    65
    78
    85
    100
    120
    135
    160
    188
    218
    278
    332
    390
    448
    505
    t
    16
    16
    16
    18
    18
    20
    22
    22
    24
    28
    30
    34
    36
    40
    44
    48
    n-φ
    4-14
    4-14
    4-14
    4-18
    4-18
    4-18
    8-18
    8-18
    8-23
    8-25
    8-25
    12-25
    12-30
    16-30
    16-34
    16-34
    重量(千克)
    3.5
    4.5
    5.5
    8
    11.5
    15
    21
    30
    42.5
    57
    91
    150
    220
    300
    550
    -
    订货须知:
    一、①金属密封柱塞阀产品名称与型号②金属密封柱塞阀口径③金属密封柱塞阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的凯斯特金属密封柱塞阀型号,请按金属密封柱塞阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
