U11H内螺纹柱塞阀

- 产品型号:
- V230 V231-16
- 产品口径:
- DN15∽DN250
- 产品压力:
- 1.6-4.0mpa
- 产品材质:
- 碳钢、不锈钢
联系我们

产品说明

一、产品概述：

U11H内螺纹柱塞阀由于密封圈采用新型非常金属材料制成(PTFE)，具有经受长期高温、高压而不丧失弹性的性能，而且柱塞与密封圈之间的接触面积大，再者，密封圈系混合材料性能好，因此，密封可靠，经久耐用。

二、主要性能规范：

实验项目	实验介质	实验压力
压强实验	水	1.5PN
高压密封实验	水	1.1 PN
低压气密封实验	气	0 5-0.7MPa

三、主要零件及材料：

阀体材料	适用温度	适用介质	压力范围
铸钢	≤250℃	水、蒸汽、油品	PN 1.6-6.4MPa
铸铁	≤180℃	水、蒸汽、油品	PNl．6
不锈钢	≤200℃	硝酸、醋酸	通径范围
含钼不锈钢	≤200℃	氮、氢、尿素等	DNl 5-300mm

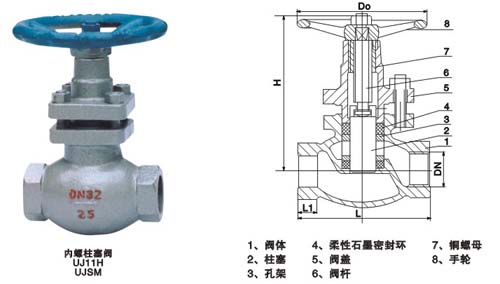

四、凯斯特牌U11H内螺纹柱塞阀主要连接尺寸及重量：

公称通径 DN(mm)	U11SM、UJl1H-1.6 25.40 C．P．R 主要结构尺寸及外形尺寸
公称通径 DN(mm)	阀体长度 L	接头长度 L1	接头长度 S	手轮直径 Do	管螺纹 G (寸)	关闭高度 H≈	开启高度 H1≈	重量 (kg)
15	90	14	32	80	1/2	133	157	2.1
20	100	16	36	100	3/4	141	169	2.8
25	120	18	46	120	1	165	199	3.8
32	140	20	55	140	11/4	179	225	5.8
40	170	22	65	160	11/2	198	246	8.3
50	200	24	80	200	2	226	282	13.2

订货须知：

一、①柱塞阀产品名称与型号②柱塞阀口径③柱塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的柱塞阀型号，请按柱塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
