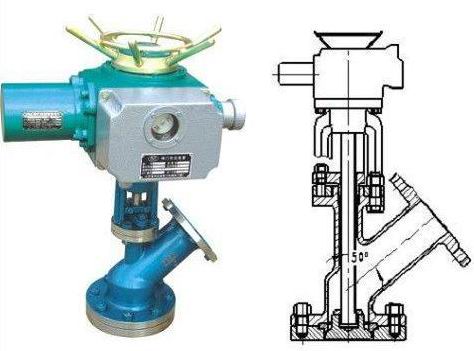

FL941W电动放料阀

- 产品型号:
- FL941W
- 产品口径:
- 25-250mm
- 产品压力:
- 0.25MPa-2.5MPa
- 产品材质:
- WCB 不锈钢
联系我们

产品说明

一、产品[FL941W电动放料阀]的详细资料：

产品型号：FL941W

产品名称：电动放料球阀

电动放料阀性能与用途：操作方便，开启自由,运动灵活可靠；阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。结构：主要由阀体，阀瓣，密封圈，阀杆，支架，阀压盖，手轮，法兰，螺母，定位螺钉等零件。本类阀门在管道中一般应当水平安装。
电动放料阀产品参数：
耐腐蚀性：
1、使用介质如水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的最低用温度为-290C,最高温度为4250C。）
2、电动放料阀使用介质如颗粒、油品、纸浆、二氧化碳气（不锈钢材质的最低使用温度为-1000C，最高使用温度为23　20C。）
3、电动放料阀严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度＞1500C 浓度＞30%）。
（二）、不锈钢的一般工作温度：≤1500C
（三）、压力范围：0.6~2.5MPa
（四）、通径范围：25~250mm

二、电动放料阀主要技术参数

压力			工作温度	适用介质
公称压力	1.6	上密封试验	≤175℃	水、颗粒、油品等
壳体试验	2.4	高压密封试验	≤175℃	水、颗粒、油品等

三、电动放料阀主要零件材料

零件名称	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
阀杆	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
阀瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
垫片	304＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨＋304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

四、电动放料阀主要外形尺寸（法兰尺寸按JB79PN1.6MPa）
上展式放料阀

DN	上法兰		上法兰	下法兰	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	80	115	85
32	135	100	135	100
40	145	110	145	110	80	60
50	165	125	165	125	85	70
65	180	145	180	145	130	85
80	192	160	192	160	135	95
100	215	180	215	180	160	130
125	245	210	245	210	160	140
150	280	240	280	240	185	165
200	335	295	335	295

下展式放料阀

DN	上法兰		上法兰	下法兰	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	85	135	100	70	40
32	135	100	145	110	75	55
40	145	110	160	125	100	65
50	165	125	180	145	85	70
65	180	145	195	160	135	90
80	192	160	215	180	155	130
100	215	180	245	210	195	135
125	245	210	280	245	180	145
150	280	240	335	295	210	185
200	335	295	405	335

订货须知：
一、①电动放料球阀产品名称与型号②电动放料球阀口径③电动放料球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特的电动放料球阀型号，请按电动放料球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
