Z60Y高温高压电站闸阀

- 产品型号:
- Z60Y
- 产品口径:
- 6-50mm
- 产品压力:
- 16.0-32.0MPa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[Z60Y高温高压电站闸阀]详细资料：

用途: Z60Y高温高压电站闸阀主要适用于火力电站各种系统的管路上，切断或接通管路介质。电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。适用于公称压力PN16.0-32.0MPa，工作温度≤540℃（其中P57170V工作温度为570℃）的石油，化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气等非腐蚀性介质。。操作方式有：手动、齿轮传动、电动等。

结构简述

1、采用压力自紧式密封结构，弹性闸板，两端支管为焊接连。
2、阀座密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
阀瓣密封面经硬化氮化处理。
3、阀杆表面经抗蚀性氮化处理，有良好的抗腐蚀和抗擦伤性。
4、阀门的开启和关闭由电动装置来控制，电动装置分别配有专用电机，减速器、转矩控制机构、现场操作机构、手、电动切换机构，除就地操作外还可进行远距离操作。可根据用户要求选配扬州电力设备修造厂引进西门子技术生产的2SA30系列、上海自动化仪表股份有限公司十一厂引进英国ROTORK生产的A系列、瑞基测控设备有限公司生产的RA系列电动头。

技术工艺优势：

1、壳体采用锻造及铸造两种工艺选项，外观光洁，组织均匀，满足高温高压要求；视用户需求可提供全系列全锻钢闸阀；
2、特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命；
3、背密封设计，有效保护密封填料，杜绝跑冒滴漏；
4、高压水强度，高压气体强度，无损检测等多道检测，全面控制承压件质量；
5、阀杆表面经精密磨削及硬化处理，抗擦伤耐腐蚀，有效地减轻启闭力矩，操作更轻松；
6、采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏；
7、双向承压密封设计，满足各类特殊工况的苛刻要求；
8、严格手工配研，确保双侧密封面吻合度 90% 以上，实现气泡级出厂密封检测；
9、Z60 系列独特的闸板弹性槽设计，自动补偿加工误差，适应高温工况，避免咬死； Z62Y 系列为双闸板设计，闸板自动矫正加工误差，始终保持密封面 100% 吻合度，特别便于用户现场维修保养；
10、阀盖自紧密封设计，压力越高，密封越可靠；

二、标准与规范：

设计与制造	结构长度	压力--温度等级	试验与检验
E101JB/T3595DL/T531	E101JB/T2766GB/T5188.1	E101JB/T3595	E101

三、型号：

对接焊端	产品型号
ANSIB16.25DL/T531	Z60Y-160	Z60Y-P54100V
	Z60Y-200	Z60Y-P54140V
	Z60Y-250	Z60Y-P54170V
	Z60Y-320	Z60Y-P54170V
锥齿轮传动闸阀	在型号“Z”后插入“5”，示例Z560Y-160
电动闸阀	在型号“Z”后插入“9”，示例Z960YP54100V

四、性能规范：

型号	公称压力PN(Mpa)	试验压力（MPa)		适用温度(℃)
型号	公称压力PN(Mpa)	强度试验	密封试验	适用温度(℃)
Z60Y-160	16.0	24	17.6	≤425
Z60Y-200	20.0	30	22
Z60Y-250	25.0	37.5	27.5
Z60Y-320	32.0	48	35.2
Z60Y-P54100V	P54100V	30	11	≤540
Z60Y-P54140V	P54140V	42	15.4
Z60Y-P54170V	P54170V	48	18.7
Z60Y-P54170V	P54170V	63	18.7	≤570

五、主要零件材料：

零件名称	材料牌号
阀体	WCBA105	Wc612Cr1MoV	Wc612Cr1MoV
阀盖	WCB35	Wc612Cr1MoV	Wc612Cr1MoV
支架	WCB	WCB	WCB
闸板	WCB	Wc6	Wc9
阀杆	2Cr13	25Cr2MoV20Cr1Mo1V1A	25Cr2MoV20Cr1Mo1V1A
阀座	25	304	304
密封环(垫片)	包覆垫、增强柔性石墨
填料	增强柔性石墨
阀杆螺母	ZCuAI10Fe3

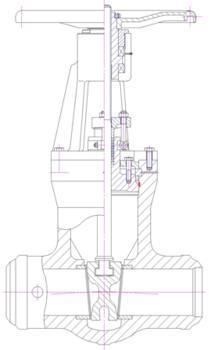

六、主要外形尺寸及连接尺寸：

公称压力 PN(MPa)	公称通径 DN(mm)	主要外形尺寸及连接尺寸（mm）						重量 (Kg)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	L1	d	H	D0	重量 (Kg)
16.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	166	15
	40	150	49	15	36	285	180	23
	50	170	61	16	45	338	180	35
20.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	180	16
	40	150	49	15	36	285	180	25
	50	170	61	16	45	338	180	37
25.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	180	16
	40	150	49	15	36	285	180	27
	50	170	61	16	45	338	180	40

结构优势与特点：
●设计制造按JB/T3595等标准，可与国产设备配套使用。
●阀门中腔采用压力自紫式密封结构、密封性能好。支管两端为焊接结构。
●闸板与阀座密封面采用司太立（stellite）钻基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
●阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
●启闭件的结构可根据用户要求设计成单板、双板平行双板等不同形式。

主要外形尺寸肜连接尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	主要外形尺寸及连接尺寸(mm)					重量 (Kg)
公称压力 PN(MPa)	公称通径 DN(mm)	d	L	H	L1	L2	重量 (Kg)
25.0	50	43	216	840	363	197	103
	65	57	254	915	363	197	110
	80	67	305	950	363	197	135
	100	84	406	1164	437	277	234
	125	100	483	1402	437	277	343
	150	125	700	1129			450
	175	158	711(750)	1650	457	309	638
	225	200	864(850)	1650	554	309	654
	300	280	1067	2106	764	398	1973
32.0	100	96	533	1236	437	277	234
	125	118	610	1402	437	277	315
	150	148	762(750)	1403	526	283	672
	175	148	762(750)	1650	554	309	684
	225	222	1041(850)	1650	554	309	696
	350	350	1250	2255	-	-	2605
P54100V	175	148	762(750)	1650	554	309	683
	225	222	1041(850)	1650	554	309	704
	250	222	1041(900)	1795	554	309	1214
	300	294	1254	2080	554	309	2125
P5414V	125	136	600	1115	-	-	-
	175	175	750	1205	-	-	-
	225	217	850	1490	-	-	-
P54170V	125	98	630(580)	1230	437	277	312
	225	186	1060(850)	1680	554	309	1404
	300	278	1397	2265	764	-	2834
	350	338	1550	2536	715	-	5591
P57170V	125	124	600	1115	-	-	-
	175	163	750	1205	-	-	-
	225	201	850	1490	-	-	-

安装说明：

1、必须垂直安装，阀杆向上，介质流向可从任何一侧流入。

2、电动装置安装在环境温度为一20"C～+40℃，相对湿度≤80％无腐蚀，无爆炸性气体环境中。
3、电动装置用于管道温度低于350"(：时，则采用半流体锂基润滑油(Q／sYl002—65) 用于管道温度高于350~(：时，则采用GB492—2N一4钠基润滑脂进行润滑。

订货须知：
一、①Z60Y国标电站闸阀产品名称与型号②Z60Y国标电站闸阀口径③Z60Y国标电站闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的Z60Y国标电站闸阀型号，请按Z60Y国标电站闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
