EG641J带手操往复型气动隔膜阀

- 产品型号:
- EG641J
- 产品口径:
- 15-300mm
- 产品压力:
- 0.6-1.6Mpa
- 产品材质:
- 铸铁铸钢不锈钢
联系我们

产品说明

一、产品[EG641J带手操往复型气动隔膜阀]的详细资料：

产品型号：EG641J

产品名称：气动隔膜阀

产品特点：设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG641W无衬里气动隔膜阀,EG641J衬胶气动隔膜阀

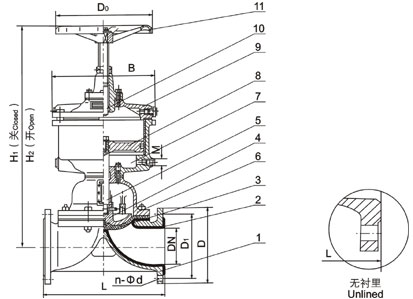

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．下阀杆　6．阀盖　7．气缸　8．气动薄膜 9．气缸盖　

二、用途：

本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa)　0.6 1.0 1.6

三、材料：

零件名称	阀体	气缸、气缸盖	阀杆	隔膜、薄膜	薄膜压板
材料	HT200	35	35	氟丁橡胶、氟塑料	Q235-A

四、测试：

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

五、往复型气动隔膜阀型号：

型号	公称通径 Dn(mm)
型号	20	25	32	40	50	65	80	100	125	150	200
EG641W/J/FS-6	-	-	-	-	-	-	-	-	-	-	。
EG641W/J/FS-10	-	-	-	-	-	。	。	。	。	。	-
EG641W/J/FS-16	。	。	。	。	。	-	-	-	-	-	-

1、设计与制造按：GB12239或BS5156 2、结构长度按：GB12221或BS5156
3、法兰连接尺寸按：GB4216.4或BS4504 4、试验与检验按：GB/T13927或BS5156

六、往复型气动隔膜阀主要性能规范：

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体试验	密封试验
EG641W/J/FS-6	0.6	0.9	0.66	W.非腐蚀性流体J．一般腐蚀性流体 FS。强酸、碱及各种有机溶剂（熔融碱金属及无素氟除外）	≤100 ≤85 ≤150
EG641W/J/FS-10	1.0	1.5	1.1
EG641W/J/FS-16	1.6	2.4	1.76

七、往复型气动隔膜阀主要外形连接尺寸：

型号	公称通径 DN(mm)	尺寸（mm）							气动装置				质量㎏	-
		L		D1	D	n-d	H	B	代号 ES	耗气量 Cn3	气源压力 MPa	气源接头 in		-
		L												-
		J型	W型											-
EG641W/J/FS-16	20	121	117	75	105	4-13.5	136	168	54	163.87	0.3	1/8	5	-
	25	131	127	85	115	4-13.5	144	168	54	196.65	0.3～0.4	1/8	6.2	-
	32	150	146	100	140	4-17.5	209	260	55	229.4	0.3～0.4	1/8	7	-
	40	163	159	110	150	4-17.5	227	260	55	1458.7	0.3～0.4	1 1/4	13	-
	50	194	190	125	165	4-17.5	231	260	55	3162.7	0.3～0.4	1 1/4	23	-
EG641W/J/FS-10	65	220	216	145	185	4-17.5	252	260	55	3243	0.3～0.4	1 1/4	27	-
	80	258	254	160	200	8-17.5	285	425	56	6636.8	0.4～0.5	3/8	56	-
	100	309	305	180	220	8-17.5	360	425	57	6948	0.4～0.5	3/8	60	-
	125	362	356	210	250	8-17.5	370	425	57	7374.2	0.4～0.5	3/8	68	-
	150	412	406	240	285	8-22	462	549	58	10652	0.5	3/8	155	-
EG641W.J.FS-6	200	527	521	295	340	8-22	544	549	58	16715	0.6	3/8	196	-

注：1、气动衬胶隔膜阀尚可附装反馈信号，限位器或定位器，以适应自控、程控或调节流量的需要。

订货须知：

一、①带手操往复型气动隔膜阀产品名称与型号②带手操往复型气动隔膜阀口径③无带手操往复型气动隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的无带手操往复型气动隔膜阀型号，请按无带手操往复型气动隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们凯斯特的专家为您审核把关。
