Z61Y高温高压电站闸阀

- 产品型号:
- Z61Y
- 产品口径:
- 50-300mm
- 产品压力:
- 16.0-32.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[Z61Y高温高压电站闸阀]详细资料：

产品介绍：电站阀门主要有电站高温高压电站闸阀、电站截止阀等特殊阀门，主要技术参数为：PN1.6~32MPa; DIN10~600mm; 使用温度为-29~695℃；主体材料为碳钢、铬钼钢、铬钼钒钢、奥氏体不锈钢等；适用介质为水、蒸汽、油品等。电站阀门产品被广泛应用于火力发电厂的各种工况的管路上。操作方式：手动、电动、气动、齿轮传动等。永嘉阀门供应网始终坚持“科技先行、品质领先、技术创新”战略，生产的电站阀门产品结构紧凑新颖、选材考究合理、工艺成熟先进，是电站阀门用户值得信赖的产品。

电站阀主要压力等级：
公称压力 200、250、320
工作压力P55 100V、P55 140V、P55 170V

应用范围：
电站闸阀主要是作为水、蒸汽管路上的启闭装置，用于切断或接通管路中的介质。使用时应全开或是全闭，不能作调节阀使用。电站闸阀工作原理：按顺时针转动手轮或阀杆螺母，阀杆带动闸板下行，使密封面吻合，切通道，即为关闭；反之则为开启。

结构特点：
设计、制造、检验、标记、供货等均符合相关国内GB、JB、DL等有关标准。
材质符合ASME、JIS、GB、JB、DL等国内外相关标准。
所有阀门的密封副均采用不同硬度的Stellite硬质合金堆焊而成，密封副配对合理，密封性能好：耐高温、硬度高、抗擦伤、耐冲蚀、寿命长。
上密封面采用奥氏体不锈钢或Stellite硬质合金堆焊而成，密封可靠、耐腐蚀，更换填料可在不停机的情况下进行，不影响系统运行。
体盖采用压力自紧式密封结构，压力越高，密封性能越好。
闸阀采用双闸板或弹性闸板结构，密封可靠，动作灵活，维修方便。
阀杆螺母与支架连接部分安装了推力球轴承，转动力矩小、启闭灵活、省力省电。
电动装置择优选用名牌产品，具有体积小、重量轻、功能全、性能可靠的优点，还可与程控电脑配套使用，进行远距离操作。

1.采用压力自紧式密封，阀体支管两端为焊接连接。
2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。

标准规范：
设计制造标准：JB/T 3595、GB/T12234、ASME B16.34
结构长度标准：JB/T 3595、GB/T 12221-2005
接口连接尺寸：JB/T 3595、GB/T 12224
压力温度等级：JB/T3595、GB/T 12224-2005
试验检验标准：JB/T3595、MSS SP61、GB/T 13927-2008

二、产品性能参数

Z61Y-250、Z61Y-320 型高压电站闸阀主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质	阀体
Z61Y-250	250	25	≤425	水、蒸汽	WCB
Z61Y-320	320	32	≤425	水、蒸汽	WCB

三、产品零部件材料

Z61Y-250、Z61Y-320 型高压电站闸阀零部件材料
型号	材料
型号	阀体	闸板	阀盖	阀杆	填料
Z61Y-250	WCB	WC6	25	38CrMoA1A	增强柔性石墨
Z61Y-320	WCB	WC6	12Cr1MoVA	20Cr1MoVA、25Cr2MoVA	增强柔性石墨

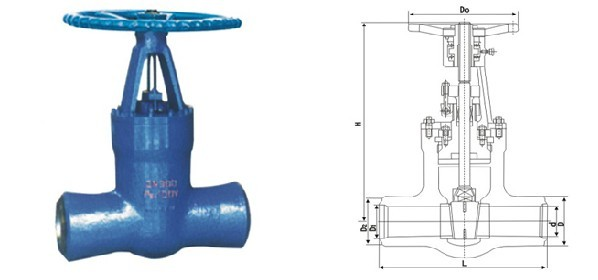

四、Z61Y-250、Z61Y-320 型高压电站闸阀主要外形及结构尺寸（mm）

型号	公称通径 DN/mm	主要尺寸/mm						重量/kg
型号	公称通径 DN/mm	L	D	D1	D2	H	D0	重量/kg
Z61Y-250 Z61Y-320 Z61Y—P54140V Z61Y—P54170V	50	280	82	50	78	586	300	42
	65	350	105	68	93	650	320	53
	80	480	120	83	110	680	400	130
	100	525	150	108	145	755	450	180
	125	600	195	129	172	830	500	190
	150	700	225	166	183	1050	550	320
	175	750	255	166	183	1050	600	400
	200	800	285	208	243	1050	650	420
	225	850	300	208	243	1100	700	480

订货须知：
一、①Z61Y国标电站闸阀产品名称与型号②Z61Y国标电站闸阀口径③Z61Y国标电站闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的Z61Y国标电站闸阀型号，请按Z61Y国标电站闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
