API美标闸阀

- 产品型号:
- API
- 产品口径:
- 2-40"
- 产品压力:
- 150-900LB
- 产品材质:
- WCB 不锈钢
联系我们

产品说明

一、产品[API美标闸阀]详细资料：

API美标闸阀简介：
阀门承压件采用精密铸造工艺浇铸，表面质量手轮采用可锻铸铁铸造，造型配合手柄，适当增加摩擦力，方便开启。并示有明显的“开”、“关”标志。
阀杆螺母采用高镍球铁，“T”形螺纹与阀杆配合传递力矩。
阀盖上设有油杯，可定期补充固体润滑油，保持轻松启闭。
填料压盖和压套分体设计，保证阀杆的同心度。合理的填料函设计，确保阀门没有外漏，符合环保要求。
阀盖设有上密封圈，符合美国石油协会API标准。
阀门的中法兰连接螺栓采用双头螺栓，方便维修、拆卸。
阀杆头部整体锻造，与阀瓣通过“T”型槽连接，保证强度。
DN250以下的铸件为精密铸造，每批铸件都有炉号标识，便于跟踪。
API美标闸阀特点及优点：
轻松的扭矩传递结构,手轮通过阀杆螺母将扭矩传递至阀杆上，阀杆采用A182F6(1Cr13)锻造并调质处理，硬度HB220～250。
为了减少力在传递过程中的损耗，阀杆螺母选用高镍球铁A439GR.D2或铜合金(高镍球铁具有一定的自润滑性)，硬度比阀杆小HB50左右。
大口径、高压力阀门可在阀杆螺母上、下加上推力轴承，同时设有油杯结构，可定期加入固体油脂，保持润滑，阀门是中具有较轻的扭矩。
设计合理的防外漏填料函
阀门填料选用柔性石墨和编结石墨的组合，既具有良好的密封性能又有一定的强度。填料压盖和填料压套是分体设计，球面结合，能自动保持同心度，使得阀杆在上下运动时没有刮伤。填料压套设有阶梯以防陷入填料函内。阀杆的螺纹尾部始终在填料之上，防止运动时带出填料。这样的填料函确保阀门没有外楼，符合环保要求。
阀杆头部与闸板可靠连接
闸阀阀杆采用A182F6(1Cr13)整体锻造而成，具有较强的抗拉强度，确保阀杆头部不会因故障断裂而使闸板陷在阀体中无法拿出。
阀杆头部设有与阀盖密封副密封的上密封面，当使用介质有特殊性的时候要求阀门在全开时无任何外漏。
阀杆头部与闸板的连接采用“T”形槽结构，两者相对有一定的自由度，使得闸板沿阀体导向筋顺利滑入阀座。
可更换阀座　一定的磨损余量
闸阀的阀座与阀体连接是采用螺纹式连接，方便维修、更换。阀座的静密封面经过精密研磨并用专用工具旋入阀体，实现可靠的密封。
闸板密封面比阀座密封面宽出一定的余量，并保证阀门在未使用前闸板密封面底线与阀座密封面底线在同一高度，使阀门在使用一定时间后即使磨损也不会减少必须保证的密封面宽度。

二、产品执行标准

设计与制造	结构长度	法兰尺寸	对焊边接尺寸	压力 -温度	试验 -检验
API6D、600	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API598、API6D

三、产品性能规范

公称压力 (LB)	强度试验		水密封试验		气密封试验
公称压力 (LB)	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7-8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

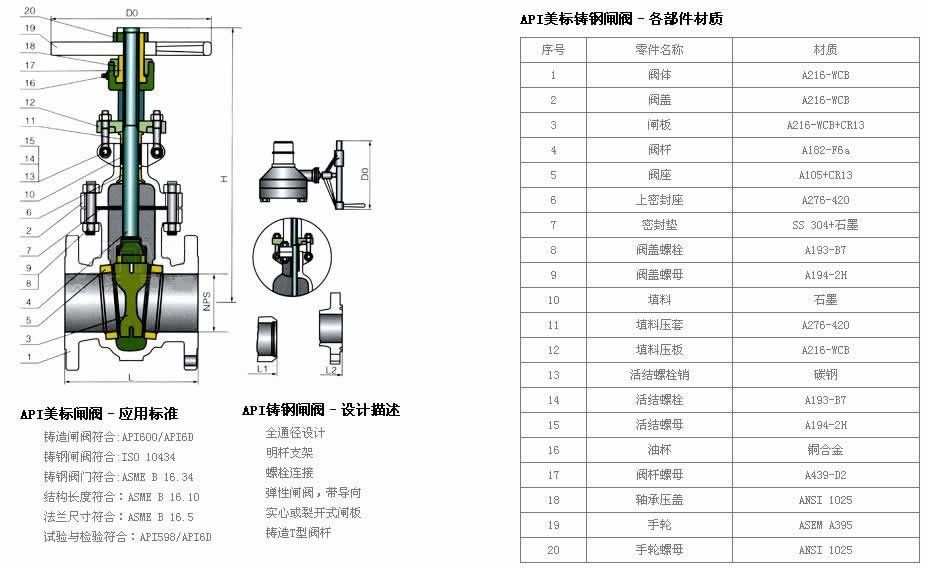

四、主要零件材料及性能

体、盖、瓣	阀杆	密封面	垫片 (环)	填料	工作温度 (℃)	适用介质
WCB	2Crl3	13Cr STL 本体材料 PTFE 尼龙	增强柔性石墨 13Cr/柔性石墨 SFB-2 08软钢 F304L F316L	柔性石墨增强柔性石墨 SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
WCB	2Crl3				≤450
WC1	38CrMoA1 25Cr2Mov				≤450
C6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤600	硝酸、醋酸、尿素
CF3	F316
CF8M	F304L
CF3M	F316L

五、主要外形和连接尺寸 单位Unit：mm

磅级	规格	通径 DN	单位	L	H(全开)	D	D1	D2	b	Z-φd	Do
150Lb	2	50	in	7.00	16.10	6.00	4.75	3.62	0.75	4-0.75	8.00
	2	50	mm	178	409	152	120.5	92	19.1	4-19	200
	3	80	in	8.00	20.00	7.50	6.00	5.00	0.94	4-0.75	1.00
	3	80	mm	203	570	90	152.5	127	23.9	4-19	250
	4	100	in	9.00	23.20	9.00	7.50	6.19	0.94	8-0.75	10.00
	4	100	mm	229	590	229	195.5	157	23.9	8-19	250
	6	150	in	10.50	24.80	11.00	950	8.50	1.00	8-0.88	12.00
	6	150	mm	267	630	279	241.5	216	25.4	8-22	300
	8	200	in	11.50	37.80	13.50	11.75	10.62	1212	8-0-88	3.88
	8	200	mm	292	960	343	298.5	270	28.5	8-22	350
	10	250	in	13.00	45.60	16.00	14.25	12.75	119	12-1.00	15.70
	10	250	mm	330	1158	406	362	324	30.2	12-25	400
	12	300	in	14.00	54.30	19.00	17.00	15.00	1.25	12-1.00	17.70
	12	300	mm	356	1378	483	432	381	31.8	12-25	450
	14	350	in	15.00	60.75	21.00	18.75	16.25	1.38	12-1.12	19.70
	14	350	mm	381	1543	533	476.5	413	35	12-29	500
	16	400	in	16.00	68.40	23.50	21.25	18.50	1.44	16-1.12	23.60
	16	400	mm	406	1738	597	539.5	470	36.6	16-29	600
	18	450	in	17.00	74.10	25.00	22.75	21.00	1.56	16-1.25	23.60
	18	450	mm	432	1959	635	578	533	39.7	16-23	600
	20	500	in	18.00	87.20	27.50	25.00	23.00	1.69	20-1.25	26.80
	20	500	mm	457	2214	698	635	584	42.9	20-32	680
	24	600	in	20.00	102-3	32.00	29.50	27.25	1.88	20-1.38	29.90
	24	600	mm	508	2599	813	749.5	692	47.7	20-38	760
	30	750	in	24.00	125.3	38.75	36.00	33.75	2.94	28-1.38	36.00
	30	750	mm	610	3183	985	914	857	74.5	28-35	915
	36	900	in	28.00	147.00	46.00	42.75	40.25	3.56	32-1.62	36.00
	36	900	mm	711	3737	1170	1086	1022	90.5	32-41	915

六、主要外形和连接尺寸 单位Unit：mm

磅级	规格	通径	单位	L	H(全开)	D	D1	D2	b	Z-φb	D0
300Lb	2	50	in	8.50	16.70	6.5	5.00	3.62	0.88	8-0.75	8.0
	2	50	mm	216	424	165	127	92	22.3	8-19	200
	3	80	in	11.15	21.00	8.25	6.62	5.00	1.12	8-0.88	10
	3	80	mm	283	535	210	168	127	28.5	8-22	250
	4	100	in	12.00	24.20	10.0	7.88	6.19	1.25	8-0.88	10
	4	100	mm	305	615	254	200	157	31.8	8-22	250
	6	150	in	15.87	31.30	12.50	10.62	8.50	1.44	8-0.88	14
	6	150	mm	403	795	318	270	216	36.6	12-22	350
	8	200	in	16.50	39.90	15.0	13.0	10.62	1.62	12-1.0	15.7
	8	200	mm	419	1012	381	330	270	41.3	12-25	400
	10	250	in	18.00	48.50	17.50	15.25	12.75	1.88	16-1.12	17.7
	10	250	mm	457	1231	444	387.5	324	47.7	16-29	450
	12	300	in	19.75	57.0	20.50	17.75	15.00	2.00	16-1.25	19.7
	12	300	mm	502	1450	521	451	381	50.8	16-32	500
	14	350	in	30.00	64.8	23.00	20.25	16.25	2.12	20-1.25	23.6
	14	350	mm	762	1645	584	514.5	413	54.0	20-32	600
	16	400	in	33.00	72.50	25.50	20.25	18.50	2.25	20-1.38	23.6
	16	400	mm	838	1814	648	571.5	470	57.2	20-35	600
	18	450	in	36.00	76.50	28.00	24.75	21.00	2.38	24-1.38	26.8
	18	450	mm	914	1943	711	628.5	533	60.4	24-35	680
	20	500	in	39.00	84.80	30.50	27.0	23.00	2.50	24-1.38	38
	20	500	mm	991	2154	775	686	584	63.5	24-35	760
	24	600	in	45.00	100.50	36.0	32.0	27.25	2.75	24-1.62	36
	24	600	mm	1143	2553	914	813	692	69.9	24-41	915

七、主要外形和连接尺寸 单位Unit：mm

磅级	规格	通径	单位	L	H(全开)	D	D1	D2	b	Z-φb	D0
600Lb	2	50	in	11.50	18	6.5	5.00	3.62	1.0	8-0.75	10
	2	50	mm	292	458	165	127	92	25.4	8-19	250
	3	80	in	14.00	22.50	8.25	6.62	5.00	1.25	8-0.88	10
	3	80	mm	356	570	210	168	127	31.8	8-22	250
	4	100	in	17.00	27.2	10.75	8.50	6.19	1.5	8-1.0	14
	4	100	mm	432	390	273	216	157	38.1	8-25	350
	6	150	in	22	35.8	14	11.50	8.50	1.88	12-1.12	18
	6	150	mm	559	910	356	292	216	47.7	12-29	450
	8	200	in	26.00	41.9	16.5	13.75	10.62	2.19	12-1.25	19.7
	8	200	mm	600	1064	419	349	270	55.6	12-32	500
	10	250	in	31.00	49.5	20	17.00	12.75	2.5	16-1.38	23.6
	10	250	mm	787	1257	508	432	324	63.5	16-35	600
	12	300	in	33	57.8	22	19.25	15.00	2.62	20-1.38	26.8
	12	300	mm	838	1468	559	489	381	66.7	20-35	680
	14	350	in	35	63.9	23.75	20.75	16.25	2.75	20-1.50	26.9
	14	350	mm	889	1623	603	527	413	69.9	20-38	760
	16	400	in	39	71.5	27	23.75	18.50	3.0	20-1.62	26.9
	16	400	mm	991	1816	686	603	470	76.2	20-41	760
	18	450	in	43	82.7	29.25	25.75	21.00	3.25	20-1.75	36
	18	450	mm	1092	21.00	743	654	533	82.6	20-45	915
	, , 20	500	in	47	88.6	32	28.5	23.00	3.5	24-1.75	37.4
	, , 20	500	mm	1194	2250	813	724	584	88.9	24-45	950
	24	600	in	55	107.5	37	33.0	27.25	4.0	24-2.0	39.4
	24	600	mm	1397	2730	940	838	692	102	24-51	1000

订货须知：

一、①API美标闸阀产品名称与型号②API美标闸阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定凯斯特阀门API美标闸阀型号，请按API美标闸阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
