API美标截止阀
    • 产品型号:
    • API
    • 产品口径:
    • 1/2-8"
    • 产品压力:
    • 150-1500LB
    • 产品材质:
    • 铸钢、不锈钢
    联系我们
产品说明
  • 一、产品[API美标截止阀]详细资料：
    产品简介:API法兰连接钢制截止阀的结构设计吸收了国内外先进技术，阀体采用球形结构，造型美观，阀座阀瓣采用锥形密封结构，密封可靠。法兰连接钢制截止阀适用于Class150～900，工作温度 －29～425℃(碳钢)或 －40～550℃(不锈钢)的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
    产品详细信息:
    API法兰连接钢制截止阀的结构设计吸收了国内外先进技术，阀体采用球形结构，造型美观，阀座阀瓣采用锥形密封结构，密封可靠。法兰连接钢制截止阀适用于Class150～900，工作温度 －29～425℃(碳钢)或 －40～550℃(不锈钢)的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
    执行标准:
    设计与制造：API 6D、ANSI B 16.34或BS 1873
    结构长度：ANSI B 16.10
    法兰标准：ANSI B 16.5a
    对焊端尺寸：ANSI B 16.25
    压力检验：API 6D或API 598
    API截止阀适用于石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。

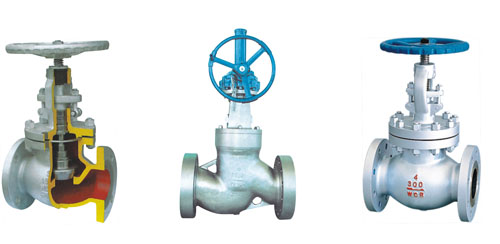

    产品结构特点
    1.产品按国家标准GB12235，结构合理,密封可靠，性能优良、造形美观。
    2.阀瓣、阀座的密封面采用硬质合金堆焊或本体加工而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。

    二、产品执行标准
    设计与制造
    结构长度
    法兰尺寸
    对焊连接尺寸
    压力 -温度
    试验 -检验
    ANSI B16.34、BS1873
    ANSI B16.10
    ANSI B16.5
    ANSI B16.25
    ANIS B16.34
    API 598
    三、产品性能规范
    公称压力
    强度试验
    水密封试验
    气密封试验
    MPa
    Lbf/in2
    MPa
    Lbf/in2
    MPa
    Lbf/in2
    150
    3.1
    450
    2.2
    315
    0.5～0.7
    60～100
    300
    7.8
    1125
    5.6
    815
    600
    1513
    2225
    11.2
    1630
    900
    23.1
    3350
    16.8
    2440
    1500
    38.4
    5575
    28.1
    4080
    2500
    64.6
    9367
    47.4
    6873
    四、主要零件材料
    体、盖、瓣
    阀杆
    密封面
    垫片 (环)
    填料
    工作温度 (℃)
    适用介质
    WCB
    2Cr13
    13Cr
    STL
    本体材料
    PTFE
    尼龙
    增强柔性石墨
    13Cr/柔性石墨
    SFB-2
    08软钢
    F304
    F316
    F304L
    F316L
    柔性石墨
    增强柔性石墨
    ≤425
    水、蒸汽、油品
    WC1
    38CrMoA1
    25Cr2Mov
    ≤450
    WC6
    ≤540
    WC9
    ≤570
    C5C12
    ≤540
    CF8
    F304
    ≤600
    硝酸、醋酸、尿素
    CF3
    F316
    CF8M
    F304L
    CF3M
    F316L

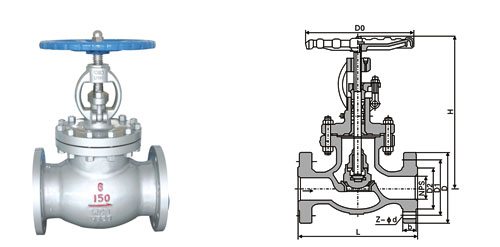

    五、主要外形和连接尺寸               单位Unit：mm
    磅级
    规格
    L
    D
    D1
    D2
    b
    N-φd
    D0
    H
    WT
    150Lb
    1/2″
    mm
    108
    89
    60.5
    35
    12
    4-15
    125
    169
    3.8
    in
    4.25
    3.5
    2.38
    1.38
    0.47
    4-0.59
    4.92
    6.65
    3/4″
    mm
    117
    98
    70
    43
    12
    4-15
    125
    180
    4.2
    in
    4.61
    3.86
    2.76
    1.69
    0.47
    4-0.59
    4.92
    7.08
    1″
    mm
    127
    108
    79.5
    51
    12
    4-15
    125
    190
    8
    in
    5
    4.25
    3.13
    2
    0.47
    4-0.59
    4.92
    7.48
    11/2″
    mm
    165
    127
    98.5
    73
    14.3
    4-16
    180
    347
    13
    in
    6.5
    5
    3.88
    2.87
    0.56
    4-0.62
    7.09
    13.66
    2″
    mm
    203
    152
    120.5
    92
    15.9
    4-19
    180
    356
    21
    in
    8.00
    6.00
    4.75
    3.62
    0.625
    4-0.75
    7.09
    14
    21/2″
    mm
    216
    178
    139.5
    105
    17.5
    4-19
    240
    381
    30
    in
    8.5
    7
    5.50
    4.12
    0.69
    4-0.75
    9.45
    15.00
    3″
    mm
    241
    190
    152.4
    127
    19.1
    4-19
    280
    13
    41
    in
    9.5
    7.50
    6
    5
    0.75
    4-0.75
    11.02
    16.25
    4″
    mm
    292
    229
    190.5
    157
    24
    8-19
    280
    500
    64
    in
    11.50
    9.00
    7.5
    6.19
    0.94
    8-0.75
    11.02
    19.68
    6″
    mm
    406
    279
    241.5
    216
    25.4
    8-22
    360
    656
    113
    in
    16
    11.0
    9.50
    8.5
    1.00
    8-0.88
    14.17
    22.25
    8″
    mm
    495
    343
    298.5
    270
    29
    8-22
    450
    660
    190
    in
    19.5
    13.5
    11.75
    10.62
    1.12
    8-0.88
    17.75
    26.00
    六、主要外形和连接尺寸            单位Unit：mm
    磅级
    规范
    L
    D
    D1
    D
    b
    N-φd
    D0
    H
    WT
    300L
    1/2″
    mm
    152
    95
    66.5
    35
    15
    4-15
    125
    190
    4.5
    in
    5.98
    3.74
    2.62
    1.38
    0.95
    4-0.59
    4.92
    7.48
    3/4″
    mm
    178
    117
    82.5
    43
    16
    4-19
    125
    212
    8
    in
    7
    4.61
    3.25
    1.69
    0.62
    4-0.75
    4.92
    8.35
    1″
    mm
    203
    124
    89
    51
    18
    4-19
    160
    231
    10
    in
    8
    4.9
    3.50
    2
    0.71
    4-0.75
    6.2
    9.1
    11/2″
    mm
    229
    156
    114.5
    73
    20.7
    4-22
    200
    391
    18.5
    in
    9
    6.12
    4.51
    2.87
    0.81
    4-0.87
    8
    15.43
    2″
    mm
    267
    165
    127
    92
    22
    8-19
    200
    406
    37
    in
    105
    6.5
    5
    3.62
    0.88
    8-0.75
    7.87
    16.00
    21/2″
    mm
    292
    190
    149
    105
    25
    8-22
    240
    457
    50
    in
    11.5
    7.50
    5.88
    4.12
    1.00
    8-0.88
    9.45
    18.00
    3″
    mm
    318
    210
    168.5
    127
    29
    8-22
    280
    470
    61
    in
    1250
    8.25
    6.62
    5
    1.12
    8-0.88
    11.02
    18.50
    4″
    mm
    356
    2.54
    200
    157
    32
    8-22
    320
    590
    99
    in
    14.00
    10.00
    7.88
    6.19
    1.25
    8-0.88
    12.60
    23.23
    6″
    mm
    444
    318
    270
    216
    37
    12-22
    500
    711
    176
    in
    17.50
    12.50
    10.62
    8.5
    1.44
    12-0.88
    19.68
    28.00
    8″
    mm
    559
    381
    330
    270
    41
    12-25
    500
    750
    333
    in
    22.0
    15
    13.00
    10.62
    1.62
    12-100
    19.68
    29.50
    七、主要外形和连接尺寸               单位Unit：mm
    磅级
    规范
    L
    D
    D1
    D
    b
    N-φd
    D0
    H
    WT
    600Lb
    1/2″
    mm
    165
    95
    66.5
    35
    15
    4-15
    160
    285
    6
    in
    6.5
    3.74
    2.62
    1.38
    0.59
    4-0.59
    6.2
    11.22
    3/4″
    mm
    190
    117.5
    82.5
    43
    16
    4-19
    160
    285
    9
    in
    7.48
    4.61
    3.25
    1.69
    0.62
    4-0.75
    6.2
    11.22
    1″
    mm
    216
    124
    89
    51
    18
    4-19
    160
    313
    12
    in
    8.5
    4.9
    3.5
    2
    0.71
    4-0.75
    6.2
    12.32
    11/2″
    mm
    241
    156
    114.5
    73
    23
    4-22
    240
    365
    22
    in
    9.5
    6.12
    4.51
    2.87
    0.91
    4-0.88
    9.45
    14.17
    2″
    mm
    292
    165
    127
    92
    25
    8-19
    240
    444
    39
    in
    11.50
    6.50
    5.00
    3.62
    1.00
    8-0.75
    9.45
    17.50
    21/2″
    mm
    330
    190
    149
    105
    29
    8-22
    240
    483
    50
    in
    13
    7.50
    5.88
    4.12
    1.12
    8-0.08
    9.45
    19
    3″
    mm
    356
    210
    168
    127
    32
    8-22
    280
    533
    68
    in
    14.00
    8.25
    6.62
    5
    1.25
    8-0-88
    11.02
    21
    4″
    mm
    4.06
    273
    216
    157
    38.1
    8-25
    360
    622
    120
    in
    16.00
    10.75
    8.5
    6.19
    1.5
    8-1.00
    14.17
    24.50

    mm
    495
    356
    292
    216
    47.7
    12-29
    500
    800
    220
    6″
    in
    19.50
    14
    11.5
    8.5
    1.88
    12-1.14
    19.68
    31.50
    8″
    mm
    597
    419
    349
    270
    55.6
    12-32
    550
    927
    450
    in
    23.50
    16.5
    13.75
    10.62
    2.19
    12-1.25
    21.65
    36.50
      订货须知：
    一、①美标截止阀产品名称与型号②美标截止阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定凯斯特阀门美标截止阀型号，请按美标截止阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
