Z41Y日标楔式闸阀

- 产品型号:
- Z41Y
- 产品口径:
- 2-20"
- 产品压力:
- 10-20K
- 产品材质:
- WCB 不锈钢
联系我们

产品说明

一、产品[Z41Y日标楔式闸阀]详细资料：

产品结构用途：闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，美标闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52＇。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性，弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。

　　法兰连接钢制闸阀适用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作温度-29～425℃（碳钢）及-40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。
　　通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等。

结构特点：

①产品设计制造符合国外先进标准要求，密封可靠，性能优良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

二、日标闸阀应用规范

设计与制造 Design and Manufacture	结构长度 Face To Face	法兰尺寸 Flange Dimension	压力-温度 Pressure Temperature Lating	试验-检验Inspection and Test
JIS B2073 B2083	JIS B2002	JIS B2212 B2214	JIS B2073 B2083	JIS B2003

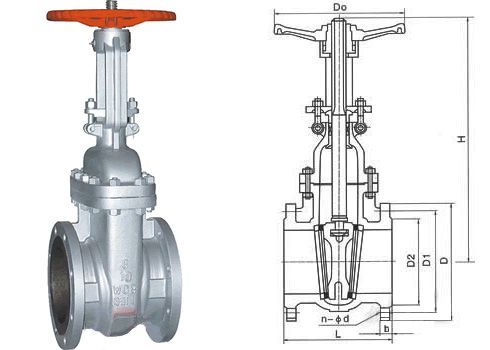

三、10K级主要尺寸和重量 Size Main Dimensions and Weight

DN mm	in	L	D	D₁	D₂	b	n-φd	H	D₀	W(kg)
50	2	178	155	120	100	16	4-19	409	200	24
65	2_1/2	190	175	140	120	18	4-19	535	250	31
80	3	203	185	150	130	18	8-19	570	250	40
100	4	229	210	175	155	18	8-19	590	250	55
150	6	267	280	240	215	22	8-23	630	300	90
200	8	292	330	290	265	22	12-23	960	350	145
250	10	330	400	355	325	24	15-25	1158	400	230
300	12	356	450	400	370	24	16-25	1378	450	330
350	14	381	490	445	415	26	16-25	1543	500	460
400	16	406	560	510	475	28	16-27	1738	600	600
450	18	432	620	565	530	30	20-27	1959	600	980
500	20	457	675	620	585	30	20-27	2214	680	960
20K级主要尺寸和重量 Size Main Dimensions and Weight
50	2	216	155	120	100	18	8-19	480	200	32
65	2_1/2	241	175	140	120	20	8-19	510	250	39
80	3	283	200	160	135	22	8-23	580	280	55
100	4	305	225	185	160	24	8-23	700	350	80
150	6	403	305	260	230	28	12-25	940	400	160
200	8	419	350	305	275	30	12-25	1190	450	250
250	10	457	430	380	345	34	12-27	1390	500	370
300	12	502	480	430	395	35	16-27	1600	500	560
350	14	762	540	480	440	40	16-33	1750	600	870
400	16	838	605	540	495	46	16-33	1900	600	1150
450	18	914	675	605	560	48	20-33	2320	650	1270

订货须知：
一、①日标闸阀产品名称与型号②日标闸阀口径③日标闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特的日标闸阀型号，请按日标闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
