H44H美标旋启式止回阀

- 产品型号:
- H44H
- 产品口径:
- 2-24"
- 产品压力:
- 150-1500LB
- 产品材质:
- 碳钢、不锈钢
联系我们

产品说明

一、产品[H44HAPI美标止回阀]详细资料：

APIH44H美标止回阀主要用途：止回阀选用于公称压力150LB～600LB,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽

结构与特点：

1、选材考究，符合国内、外相关标准，材料的全面质量高。

2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。

二、执行标准

类型	设计与制造	结构长度	法兰尺寸	压力～温度	试验～检验
旋启式止回阀	ANSI B16.34	ANSI B16.10	ANSI B16.15	ANSI B16.34	API 598
升降式止回阀	BS 1868	ANSI B16.10	ANSI B16.15	ANSI B16.34	API 598

三、性能规范

公称压力（Lb）		150	300	600
强度试验	MPa	3.1	7.8	15.3
强度试验	Lbf/in2	450	1125	2225
水密封试验	MPa	2.2	5.6	11.2
水密封试验	Lbf/in2	315	815	1630
气密封试验	MPa	0.5～0.7
气密封试验	Lbf/in2	60～100

四、主要零件材料及性能

体、盖、瓣、摇杆、导向套	销轴	垫片	密封面	工作温度（℃）	适用介质
WCB	2Cr13	增强柔性石墨 1Cr13/柔性石墨不锈钢/ 耐酸石棉 PTFE 齿型垫片	13Cr STL 本体材料 PTFE 尼龙	≤425	水、蒸汽、油品、硝酸类、醋酸类、强氧化介质、尿素
WC1				≤450
WC6				≤540
WC9				≤570
C5 C12				≤550
CF8	304			≤600
CF3	316
CF8M	304L
CF3M	316L

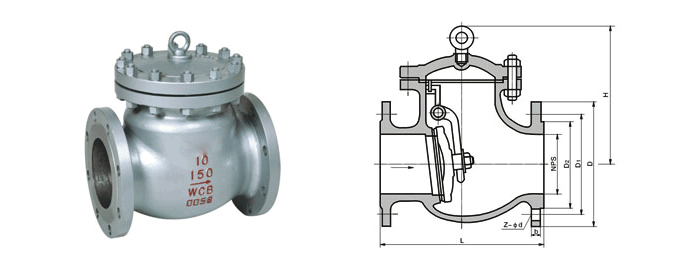

五、主要外形和连接尺寸

NPS	DN	Class 150Lb							WT(Kg)
in	mm	L	D	D1	D2	b	Z-Φd	H	WT(Kg)
2"	50	203	157	120.7	92	19.50	4-Φ19	161	17
21/2"	65	216	178	139.7	105	22.5	4-Φ19	180	23
3"	80	241	190.5	152.4	127	24	4-Φ19	190	33
4"	100	292	229	190.50	157.2	24	8-Φ19	220	44
6"	150	356	279	241.5	216	25.5	8-Φ22.5	257	78
8"	200	495	343	298.5	270	29	8-Φ22.5	292	137
10"	250	622	406	362	324	30.5	12-Φ25	350	207
12"	300	698	483	432	381	32	12-Φ25	398	279
14"	350	787	533	476.8	413	35	12-Φ29	445	387
16"	400	864	597	539.8	470	37	16-Φ29	490	446
18"	450	978	635	577.8	533	40	16-Φ32	520	621
20"	500	978	698	635	584	43	20-Φ32	546	770
24"	600	1295	813	749.3	692	48	20-Φ35	880	970
NPS	DN	Class 300Lb							WT(Kg)
in	mm	L	D	D1	D2	b	Z-Φd	H	WT(Kg)
2"	50	267	165	127	92	22.5	8-Φ19	179.5	20
21/2"	65	292	190	150	105	25	8-Φ22	190	24
3"	80	318	210	168	127	29.0	8-Φ22.5	212.4	40
4"	100	356	254	200	157	32.0	8-Φ22.5	246	51
6"	150	445	317.5	269.7	216	37.0	12-Φ22.5	292	90
8"	200	533	381	330	270	41.5	12-Φ25.5	328	175
10"	250	622	444.5	387	324	48.0	16-Φ28.5	378.6	210
12"	300	711	521	451	381	51.0	16-Φ32	420	286
14"	350	838	584	514	54	54	20-Φ32	470	400
16"	400	864	648	572	57	57	20-Φ35	530	550
18"	450	978	711	629	60	60	24-Φ35	584	700
20"	500	1016	775	686	64	64	24-Φ35	610	860
24"	600	1346	914	813	70	70	24-Φ41	860	1931
NPS	DN	Class 600Lb							WT(Kg)
in	mm	L	D	D1	D2	b	Z-Φd	H	WT(Kg)
2"	50	292	165	127	92	25	8-Φ19	203	34
21/2"	65	330	190	150	105	29	8-Φ22	229	45
3"	80	356	210	168	127	32	8-Φ22	235	63
4"	100	432	273	216	157	38	8-Φ25	286	114
6"	150	559	356	292	216	48	8-Φ29	330	207
8"	200	660	419	349	270	56	12-Φ29	381	387
10"	250	787	508	432	324	64	12-Φ32	457	580
12"	300	838	559	489	381	67	16-Φ35	584	778
14"	350	889	603	527	413	70	20-Φ38	635	9869
16"	400	991	686	603	470	76	20-Φ41	684	1380

订货须知：
一、①API美标止回阀产品名称与型号②API美标止回阀口径③API美标止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特的API美标止回阀型号，请按API美标止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
