EG6K41J英标常开式气动隔膜阀
    • 产品型号:
    • EG6K41J英标
    • 产品口径:
    • 15~300mm
    • 产品压力:
    • 0.6-1.6MPa
    • 产品材质:
    • 铸铁 铸钢 不锈钢
产品说明
  • 一、产品[EG6K41J英标常开式气动隔膜阀]的详细资料:
    产品名称:英标常开式气动隔膜阀
    产品型号:EG6K41J
    产品用途:本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。
    1、气动隔膜阀可根据不同的介质压力和操作压力,按下表选择不同规格的执行机构,以达到最理想的使用效果。
    2、当用户不提出要求时,气动隔膜阀的密封压力一般均调试为0.66MPa,只有当LP<0.6MPa的阀门,其密封压力按表中的LP值进行调试。
    3、表中OP为气源操作压力,LP为管道压力。
    适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)
    压力等级:PN0.6、1.0、1.6
    二、主要性能规范:



    型号
    公称压力
    PN(Mpa)
    试验压力PS(Mpa)
    适用介质
    工作温度(℃)


    EG6K41WJFS-6
    0.6
    0.9
    0.66
    W.非腐蚀性流体
    J·一般腐蚀性流体
    FS。强酸碱及各种有机溶剂
    (溶融碱金属元素氧除外)
    ≤100
    ≤85
    ≤150
    EG6K41WJFS-10
    1.0
    1.5
    1.1
    EG6K41WJFS-16
    1.6
    2.4
    1.76



    三、主要零件材质:
    零件名称
    阀体
    阀瓣、阀盖
    气缸、气缸盖
    螺杆、阀杆、活塞
    隔膜
    材料
    HT200衬氟塑料、衬橡胶
    HT200
    HT200
    35
    氟丁橡胶、氟塑料

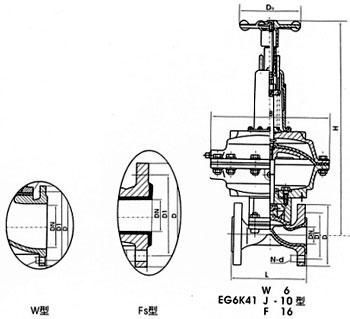

    四、主要外形连接尺寸及重量:



    型号
    公称通径
    DN(mm)
    尺寸(mm)
    气动装置
    质量
    (㎏)
    L
    f
    D1
    D
    D0
    n-d
    H
    B
    代号
    ES
    耗气量(cm3)
    气源压力(MPa)
    气源接头(in)
    J型
    W型
    EG6K41WJFS-16
    20
    121
    117
    2
    75
    105
    140
    4-13.5
    343
    168
    68
    163.87
    0.3
    1/8
    6.3
    25
    131
    127
    2
    85
    115
    140
    4-13.5
    345
    168
    68
    , 196.65
    0.3-0.4
    1/8
    7.3
    32
    150
    146
    2
    100
    140
    140
    4-17.5
    363
    260
    68
    229.4
    0.3-0.4
    1/8
    8.3
    40
    163
    159
    2
    110
    150
    140
    4-17.5
    430
    260
    69
    1458.7
    0.3-0.4
    1/4
    14.3
    50
    194
    190
    2
    125
    165
    140
    4-17.5
    575
    260
    70
    3162.7
    0.3-0.4
    1/4
    26
    EG6K41WJFS-10
    65
    220
    216
    2
    145
    185
    140
    4-17.5
    588
    260
    70
    3243
    0.3-0.4
    1/4
    30.8
    80
    258
    254
    2
    160
    200
    165
    8-17.5
    769
    425
    71
    6636.8
    0.4-0.5
    3/8
    64.9
    100
    309
    305
    2
    180
    220
    280
    8-17.5
    816
    425
    71
    6948
    0.4-0.5
    3/8
    70.3
    125
    362
    356
    3
    210
    250
    280
    8-17.5
    820
    425
    71
    7374.2
    0.4-0.5
    3/8
    80.7
    150
    412
    406
    3
    240
    285
    280
    8-22
    920
    549
    72
    10652
    0.5
    3/8
    131.2
    EG6K41WJFS-6
    200
    527
    521
    4
    295
    340
    280
    8-22
    1010
    549
    72
    16715
    0.5
    3/8
    212



    注:1、气动隔膜阀尚可附装反馈信号、限位器或定位器,以适应自近控、程控或调节流量的需要。
    2、气动阀门的反馈信号采用无触点传感技术。
    3、采用气缸活塞式。
    4、当气源发生故障时,可操作手轮使阀门开启

    订货须知:
    一、①EG6K41J 型常开气动隔膜阀产品名称与型号②EG6K41J 型常开气动隔膜阀口径③EG6K41J 型常开气动隔膜阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的EG6K41J 型常开气动隔膜阀型号,请按EG6K41J 型常开气动隔膜阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
