BJ45W保温夹套直流式截止阀

- 产品型号:
- BJ45W
- 产品口径:
- 15-300mm
- 产品压力:
- 1.0-4.0MPa
- 产品材质:
- 碳钢、不锈钢
联系我们

产品说明

一、产品[BJ45W直流式保温截止阀]的详细资料：

产品型号：保温夹套直流式截止阀

产品名称：截止阀

产品特点：BJ45W直流式保温截止阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。广泛应用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。
设计制造按GB12234-89 GB12234-89；
结构长度按GB12221-89 GB12221-89；
法兰尺寸按JB/T79-94 JB/779-94；
阀门检查和试验按GB13927。

二、BJ45W保温夹套直流式截止阀主要性能规范：

型号	公称压力 PN（Mpa）	试验压力PS(MPa)		工作温度（℃）	适用介质	工作蒸汽压力（Mpa）
型号	公称压力 PN（Mpa）	壳体	密封（水）	工作温度（℃）	适用介质	工作蒸汽压力（Mpa）
BJ45W-25P	2．5	3．75	2．75	≤200	硝酸类	≤1.0
BJ45W-40P	4．0	6．0	4．4
BJ45W-64P	6．4	9．0	6．6
BJ45W-25P	2．5	3．75	2．75		醋酸类
BJ45W-40P	4．0	6．0	4．4
BJ45W-64P	6．4	9．0	6．6

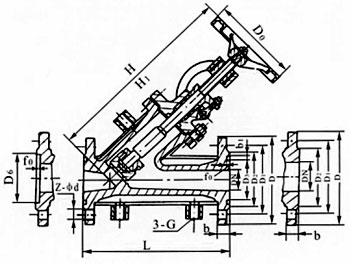

二、凯斯特牌保温夹套直流式截止阀主要尺寸：

公称压力PN( MPa）	公称通径DN（mm）	尺寸（mm）
公称压力PN( MPa）	公称通径DN（mm）	L	D	D1	D2	D3	b1	f0	b	D6	3-G	Z-φD	H	H1	DO
2.5 4.0	15	170	105	75	55	35	8	4	16	51	3/8	4-φ14	250	262	120
	20	190	115	85	65	42	8	4	16	58	3/8	4-φ14	292	308	140
	25	210	135	100	78	50	8	4	18	66	3/8	4-φ18	340	375	160
	32	230	145	110	85	60	8	4	18	76	1/2	4-φ18	338	375	160
	40	260	160	125	100	72	8	4	20	88	1/2	4-φ18	360	386	160
	50	300	180	145	120	94	8	4	22	110	1/2	4-φ18	410	450	240
	65	340	195	160	135	105	8	4	22	121	1/2	4-φ18	440	485	240
	80	380	230	190	160	128	11	4.5	24	150	1/2	4-φ23	540	600	280
	100	430	270	220	188	154	11	4.5	28	176	1/2	4-φ25	560	625	320
	125	490	300	250	218	182	11	4.5	30	204	1/2	4-φ25	625	737	360
	150	550	330	280	248	212	11	4.5	32	204	1/2	4-φ25	720	790	360

三、BJ45W保温夹套直流式截止阀主要零件材料：

零件名称	阀体、阀盖	阀关瓣	垫片
JB45W-25PBJ45W-40PBJ45W-64P	铬镍钛钢	铬镍钛钢+硬质合金	聚四氟乙烯
JB45W-25PBJ45W-40PBJ45W-64P	铬镍钼钛钢	铬镍钼钛钢+硬质合金	聚四氟乙烯

订货须知：
一、①保温夹套直流式截止阀产品名称与型号②保温夹套直流式截止阀口径③保温夹套直流式截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的保温夹套直流式截止阀型号，请按保温夹套直流式截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
